ПРОСЕЧНО ВЫТЯЖНОЙ ЛИСТ

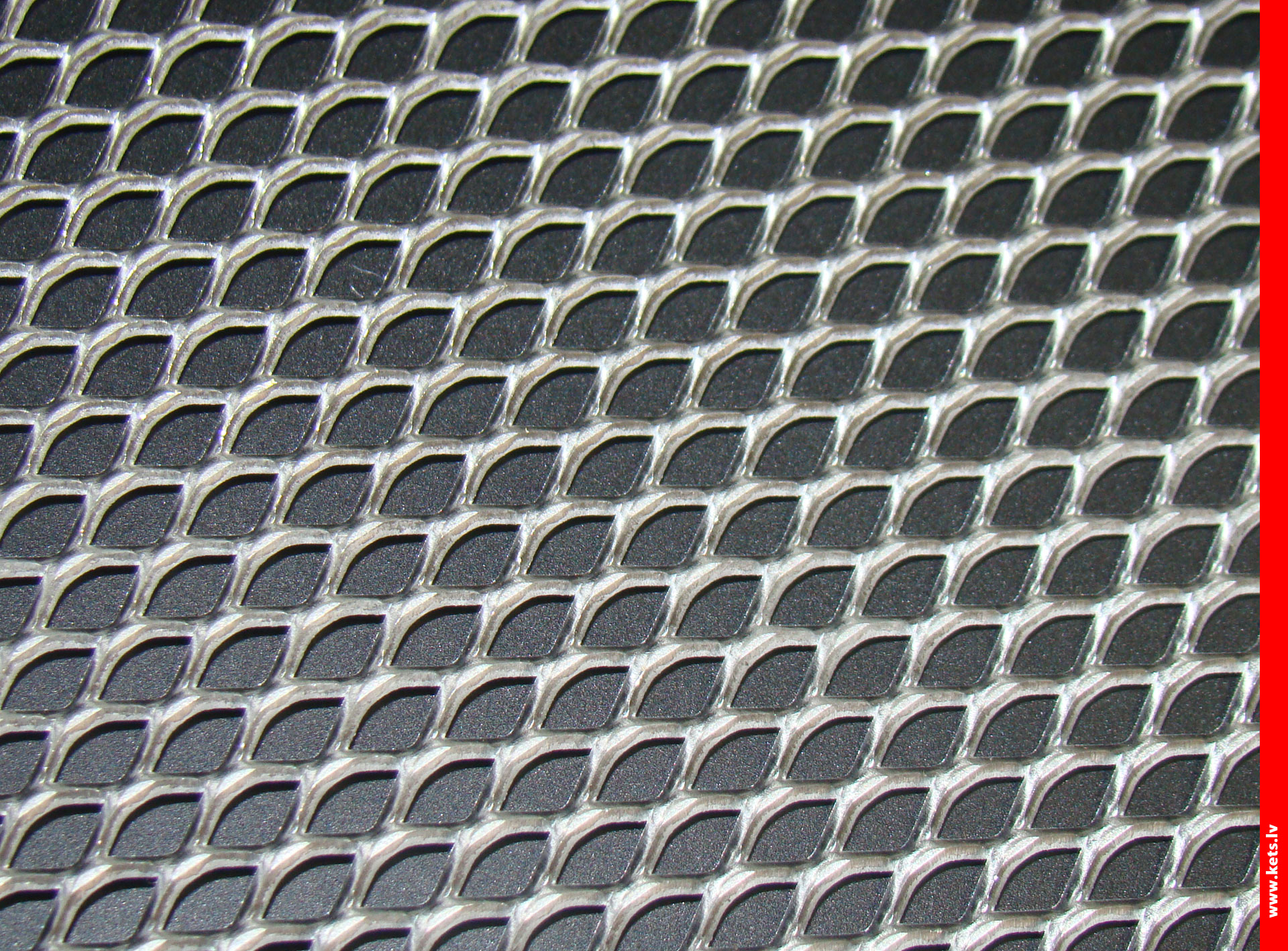

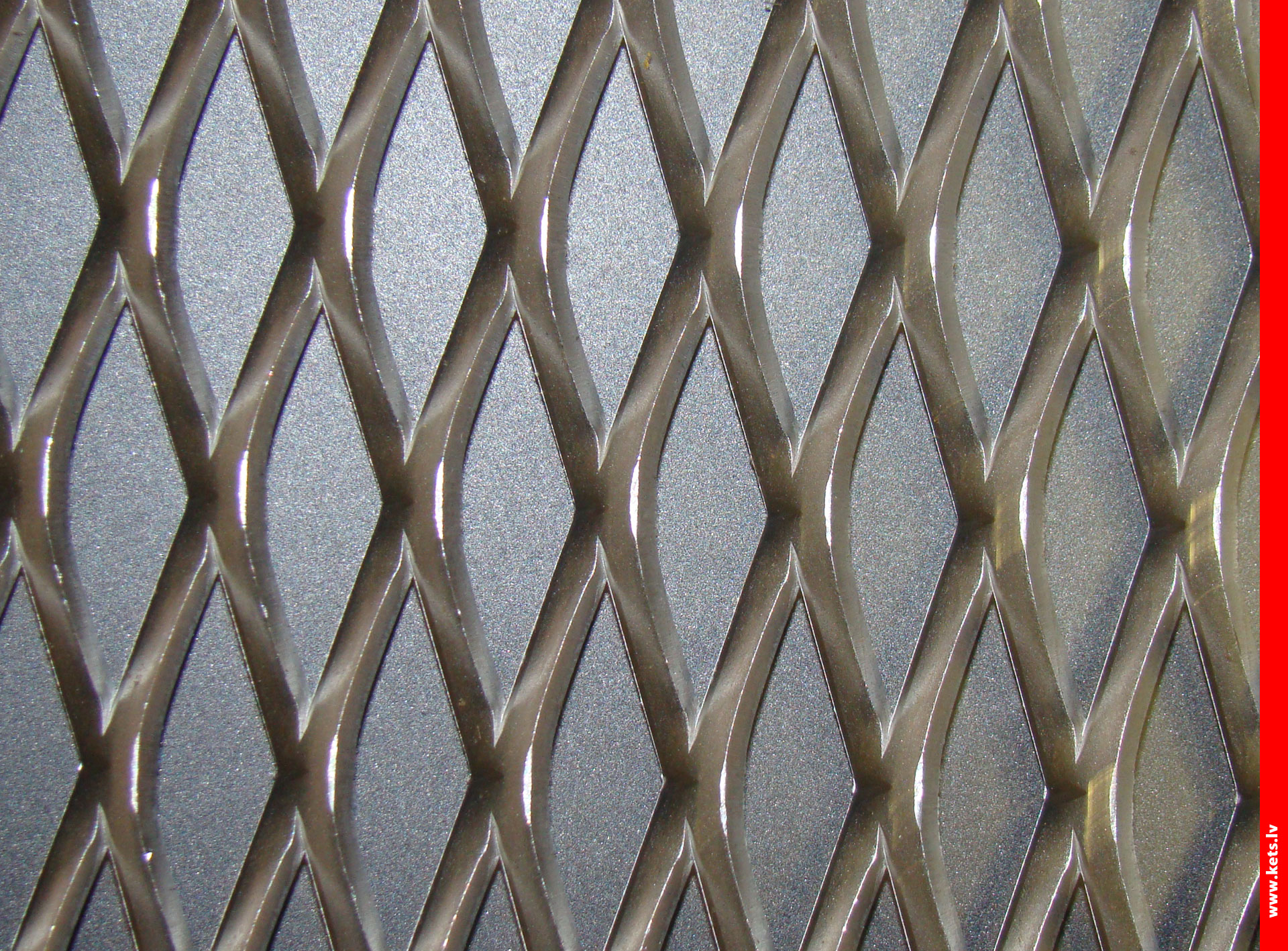

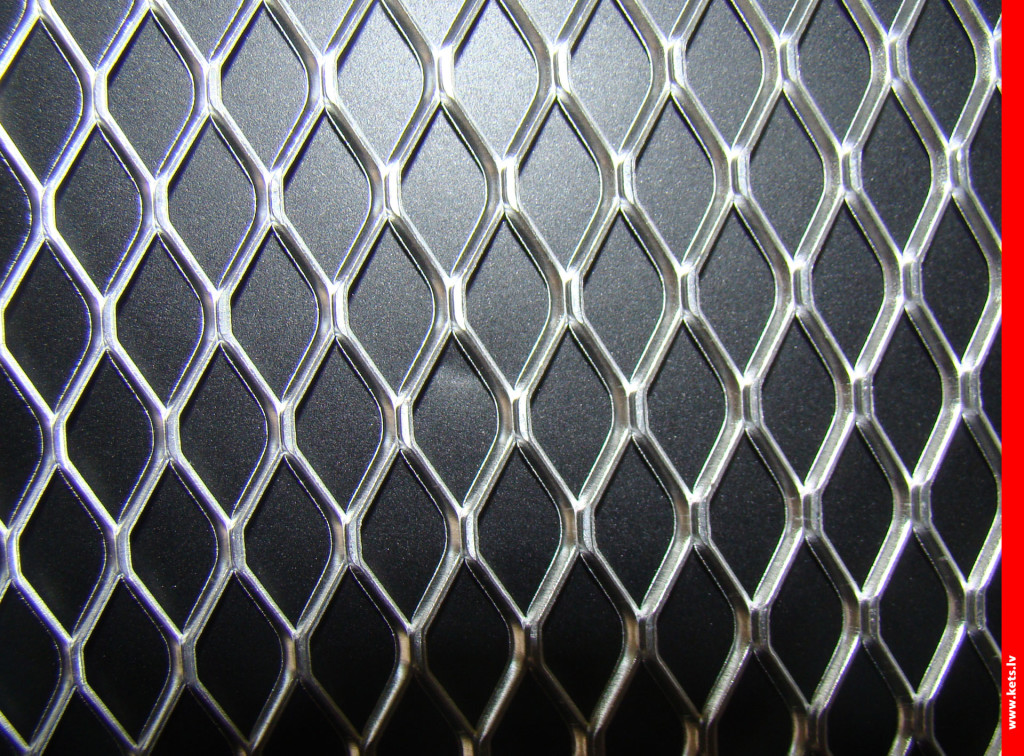

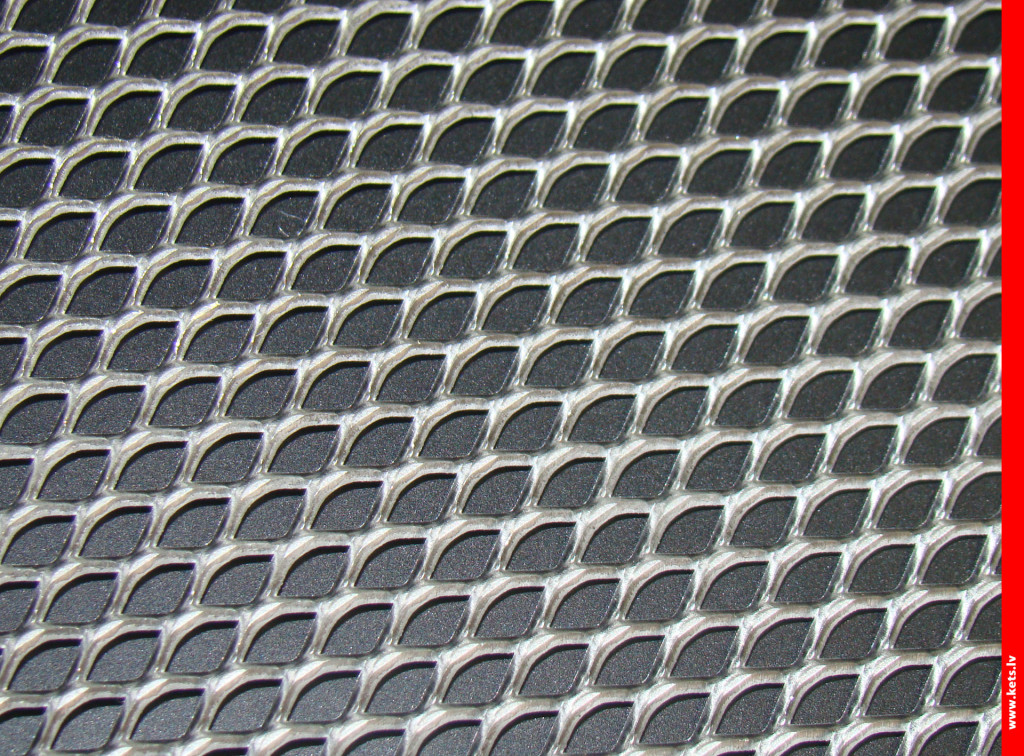

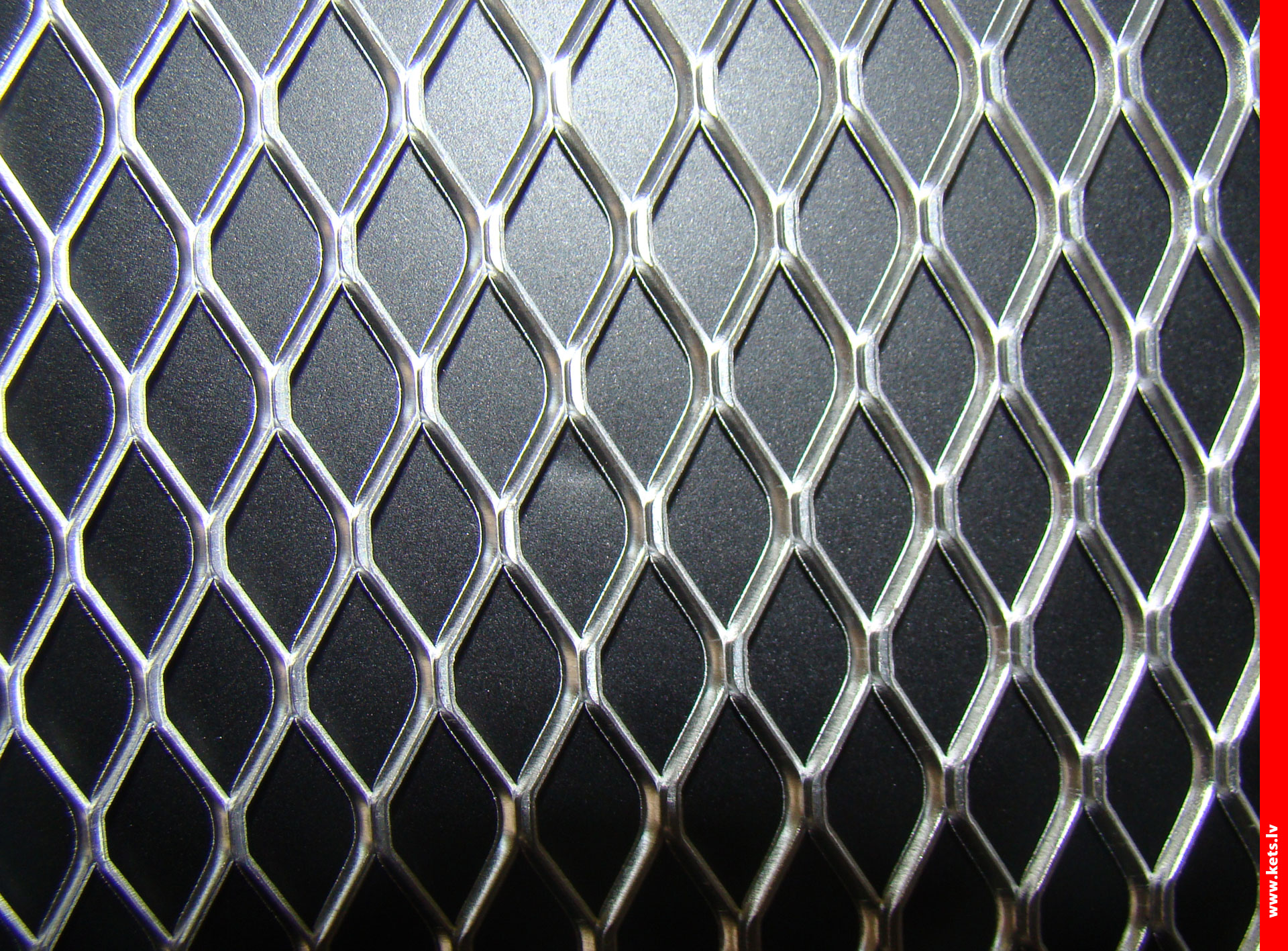

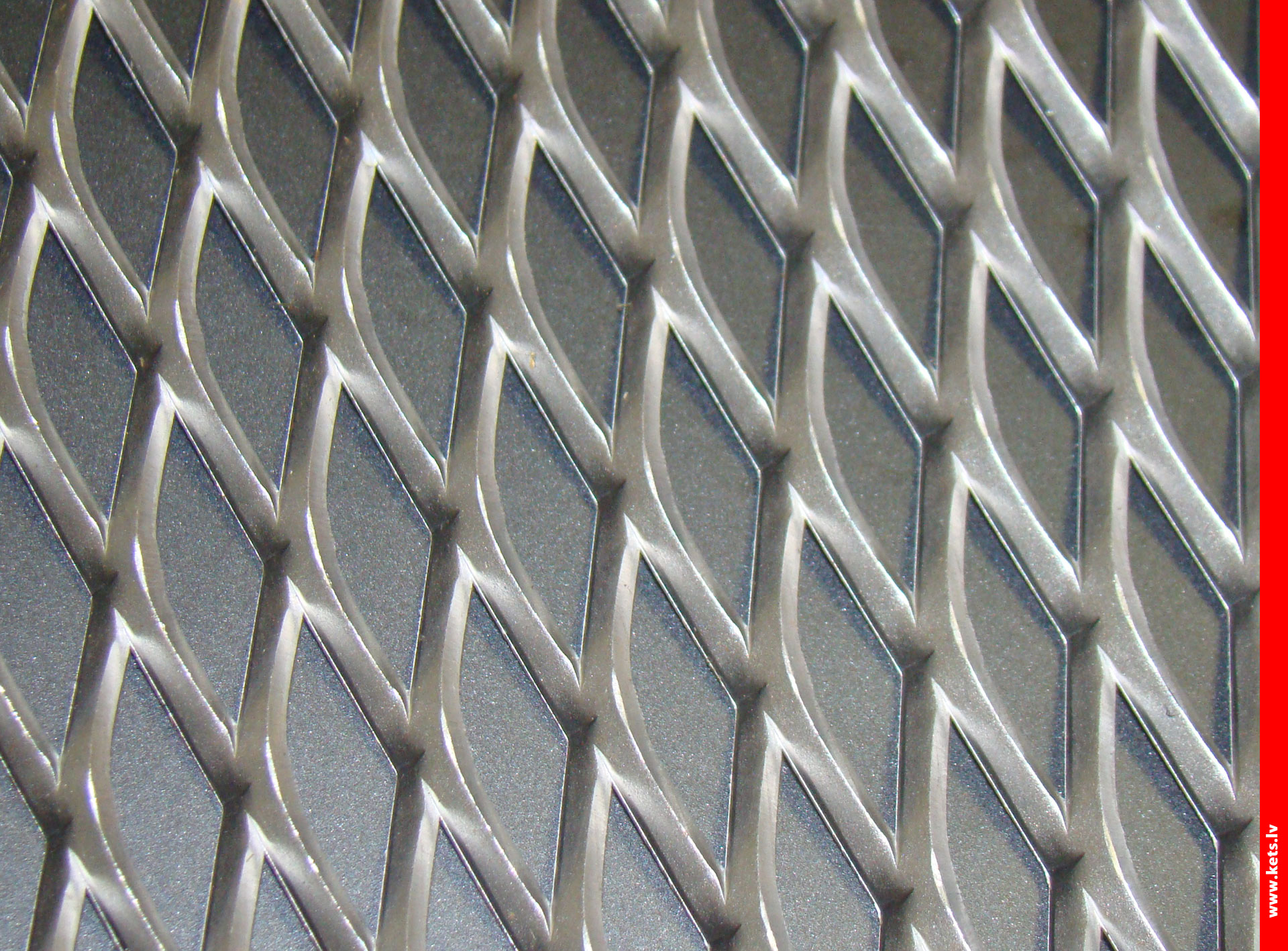

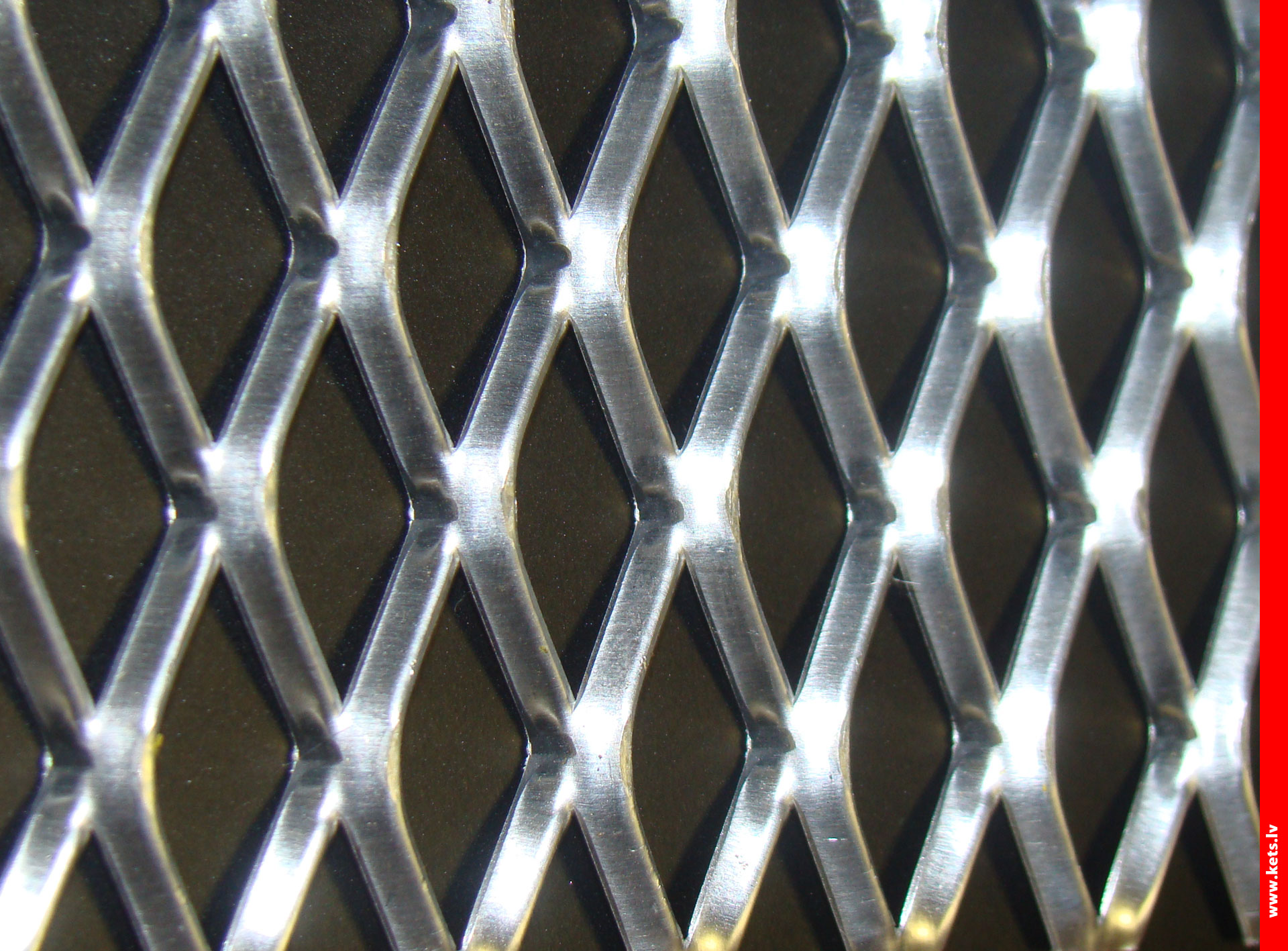

Просечно вытяжные листы

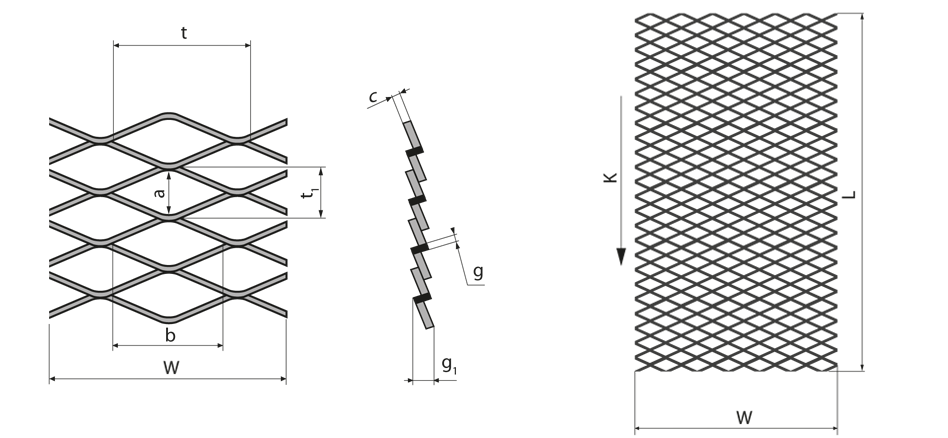

t – Ширина ячейки по осям

t1 – Длина ячейки по осям

a – Фактическая длина ячейки

b – Фактическая ширина ячейки

c – Мост

g – Толщина материала

g1 – Толщина просечно-вытяжные листа

L – Длина просечно-вытяжные листа

W – Ширина просечно-вытяжные листа

K- Направление листа при протяжке

Материалы:
 низкоуглеродистая сталь, предварительно оцинкованная сталь, алюминий, нержавеющая сталь, медь, латунь.

Размеры:
толщина материала от 0,5 до 4 мм, шириной до 1500 мм, мост – “С” – до 20 мм (в зависимости от исходного материала).

Размеры и параметры:
предполагается, что длина ячейки “t” величина постоянна, в то время как ширина “t1” является регулируемым параметром, который зависит от размера моста “С” и толщины материала “S”.
Внутренние размеры ячеи в следующих таблицах, являются теоретическими.

Расположение ячеек:
длинная сторона ячейки параллельна ширине пластины.
Максимальное значение ширины листа не должна превышать 1500 мм.

Основные размеры ячеек

ЧЕРНАЯ СТАЛЬ
a x b (mm) t1 x t (mm) толщина листа “s” (mm)
  Максимальная
ширина листа (mm)		 размер моста “с”
+/- 0,3 (mm)
1.2×2 2×4 0,5 500 0,5-0,6
2×3 3×6 0.5-1 1000 0,5-1,2
4,5×7 6,4×11 0,5-2 1250 0,5-2
4.5×7.5 6×10 0.5-1 1000 0,5-1,5
4.5×9 6×12 0,5-2 1250 0,5-2
4.5×12 6×16 0,5-1,2 1000 0,5-1,2
4.5×24 7×29 0.5-1 1000 0,5-1,2
5,5×9,5 7×12,5 0,5-1,5 550 0,5-1,5
6×11 7,5×14 0,5-2 1250 0,5-2
6×30 10×42 0,5-2 1250 0,5-2
7×13,5 10×18 0,5-2 1000 0,5-2,5
7×15 10×20 0,5-2 1250 0,5-2
7×24 10×30 0,5-2 1500 0,5-2,5
7×42 10×50 0,5-1,5 1000 0,5-2
8,5×13,5 12х18 0,5-2 1000 0,5-2,5
10×16 12×20 0,5-2 1250 0,5-2,5
10×42 12.5×50 0,5-2 1250 0, 5-2.5
11×16,5 12,5×20 0,5-1,5 1250 0,5-2,5
12×42 15×50 0,5-2 1250 0,5-3
14×25 16.5×30 0,5-3 1500 0.5-3.5
14×37 21×50 0,5-3 * 1250 0,5-3
14×52 23×62,5 0,5-3 1500 0,5-3
17×52 20×62 0,5-3 1250 0,5-5
17×52 20×62,5 0,5-3 1500 0,5-5
18×42 22,5×50 0,5-3 1500 0,5-5
21×65 25×75 0,5-4 1500 0,5-5
33×88 37,5×100 0,5-4 1500 0,5-12 **

ОЦИНКОВАННАЯ СТАЛЬ

a x b (mm) t1 x t (mm) толщина листа “s” (mm)
 Максимальная
ширина листа (mm)		 размер моста “с”
+/- 0,3 (mm)
1.2×2 2×4 0,5 500 0,5-0,6
2×3 3×6 0.5-1 1000 0,5-1,2
4,5×7 6,4×11 0.5-1 1250 0,5-2
4.5×7.5 6×10 0.5-1 1000 0,5-1,5
4.5×9 6×12 0.5-1 1250 0,5-2
4.5×12 6×16 0.5-1 1000 0,5-1,2
4.5×24 7×29 0.5-1 1000 0,5-1,2
5,5×9,5 7×12,5 0,5-1,5 550 0,5-1,5
6×11 7,5×14 0,5-1,5 1250 0,5-2
6×30 10×42 0,5-1,5 1250 0,5-2
7×13,5 10×18 0,5-1,5 1000 0,5-2,5
7×15 10×20 0,5-2 1250 0,5-2
7×24 10×30 0,5-2 1500 0,5-2,5
7×42 10×50 0,5-1,5 1000 0,5-2
8,5×13,5 12х18 0,5-1,5 1000 0,5-2,5
10×16 12×20 0,5-2 1250 0,5-2,5
10×42 12.5×50 0,5-2 1250 0,5-2,5
11×16,5 12,5×20 0,5-1,5 1250 0,5-2,5
12×42 15×50 0,5-1,5 1250 0,5-3
14×25 16.5×30 0,5-2 1500 0.5-3.5
14×37 21×50 0,5-2 1250 0,5-3
14×52 23×62,5 0,5-2 1500 0,5-3
17×52 20×62 0,5-2 1250 0,5-5
17×52 20×62,5 0,5-2 1500 0,5-5
18×42 22,5×50 0,5-2 1500 0,5-5
21×65 25×75 0,5-2 1500 0,5-5
33×88 37,5×100 0,5-2 1500  0,5-5

АЛЮМИНИЙ

a x b (mm) t1 x t (mm) толщина листа “s” (mm)
 Максимальная
ширина листа (mm)		 размер моста “с”
+/- 0,3 (mm)
1.2×2 2×4 0,5 500 0,5-0,6
2×3 3×6 0.5-1 1000 0,5-1,2
4,5×7 6,4×11 0,5-2,5 1250 0,5-2
4.5×7.5 6×10 0.5-1 1000 0,5-1,5
4.5×9 6×12 0,5-2 1250 0,5-2
4.5×12 6×16 0,5-1,5 1000 0,5-1,2
4.5×24 7×29 0,5-1,5 1000 0,5-1,2
5,5×9,5 7×12,5 0,5-4 550 0,5-1,5
6×11 7,5×14 0,5-2 1250 0,5-2
6×30 10×42 0,5-2,5 1250 0,5-2
7×13,5 10×18 0,5-2 1000 0,5-2,5
7×15 10×20 0,5-2 1250 0,5-2
7×24 10×30 0,5-1,5 1500 0,5-2,5
7×42 10×50 0,5-2,5 1000 0,5-2
8,5×13,5 12х18 0,5-2,5 1000 0,5-2,5
10×16 12×20 0,5-2 1250 0,5-2,5
10×42 12.5×50 0,5-2 1250 0,5-2,5
11×16,5 12,5×20 0,5-2 1250 0,5-2,5
12×42 15×50 0,5-1,5 1250 0,5-3
14×25 16.5×30 0,5-3 1500 0.5-3.5
14×37 21×50 0,5-2,5 1250 0,5-3
14×52 23×62,5 0,5-4 1500 0,5-3
17×52 20×62 0,5-4 1250 0,5-5
17×52 20×62,5 0,5-4 1500 0,5-5
18×42 22,5×50 0,5-4 1500 0,5-5
21×65 25×75 0,5-4 1500 0,5-5
33×88 37,5×100 0,5-4 1500 0,5-15 ***

НЕРЖАВЕЮЩАЯ СТАЛЬ

a x b (mm) t1 x t (mm) толщина листа “s” (mm)
 Максимальная
ширина листа (mm)		 размер моста “с”
+/- 0,3 (mm)
2×3 3×6 0,5-0,8 600 0,5-1,2
4,5×7 6,4×11 0.5-1 1250 0,5-2
4.5×7.5 6×10 0.5-1 1000 0,5-1,5
4.5×9 6×12 0.5-1 1000 0,5-2
4.5×12 6×16 0.5-1 1000 0,5-1,2
4.5×24 7×29 0.5-1 1000 0,5-1,2
5,5×9,5 7×12,5 0,5-1,5 550 0,5-1,5
6×11 7,5×14 0,5-1,5 1000 0,5-2
6×30 10×42 0.5-1 1250 0,5-2
7×13,5 10×18 0,5-2 1000 0,5-2,5
7×15 10×20 0,5-1,5 1200 0,5-2
7×24 10×30 0,5-2 1500 0,5-2,5
7×42 10×50 0,5-1,5 1000 0,5-2
8,5×13,5 12х18 0,5-1,5 1000 0,5-2,5
10×16 12×20 0,5-1,5 1250 0,5-2,5
10×42 12.5×50 0,5-2 1250 0,5-2,5
11×16,5 12,5×20 0.5-1 1250 0,5-2,5
12×42 15×50 0,5-1,5 1250 0,5-3
14×25 16.5×30 0,5-2 1250 0.5-3.5
14×37 21×50 0,5-2 1250 0,5-3
14×52 23×62,5 0,5-3 1500 0,5-3
17×52 20×62 0,5-3 1250 0,5-5
17×52 20×62,5 0,5-3 1500 0,5-5
18×42 22,5×50 0,5-2 1500 0,5-5
21×65 25×75 0,5-3 1500 0,5-5
33×88 37,5×100 0,5-3 1500 0,5-5
