METINĀTIE SIETI KLASISKIE

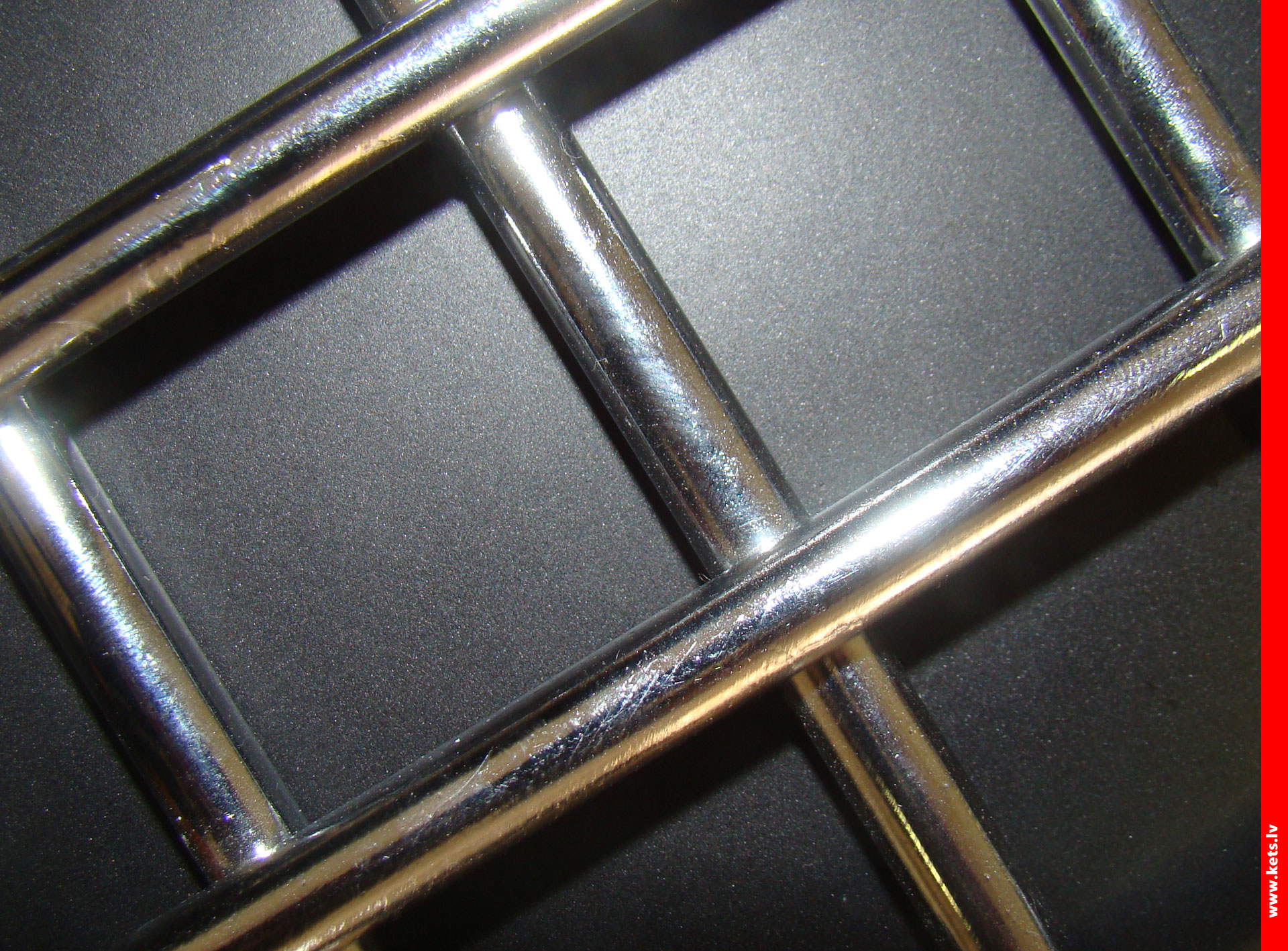

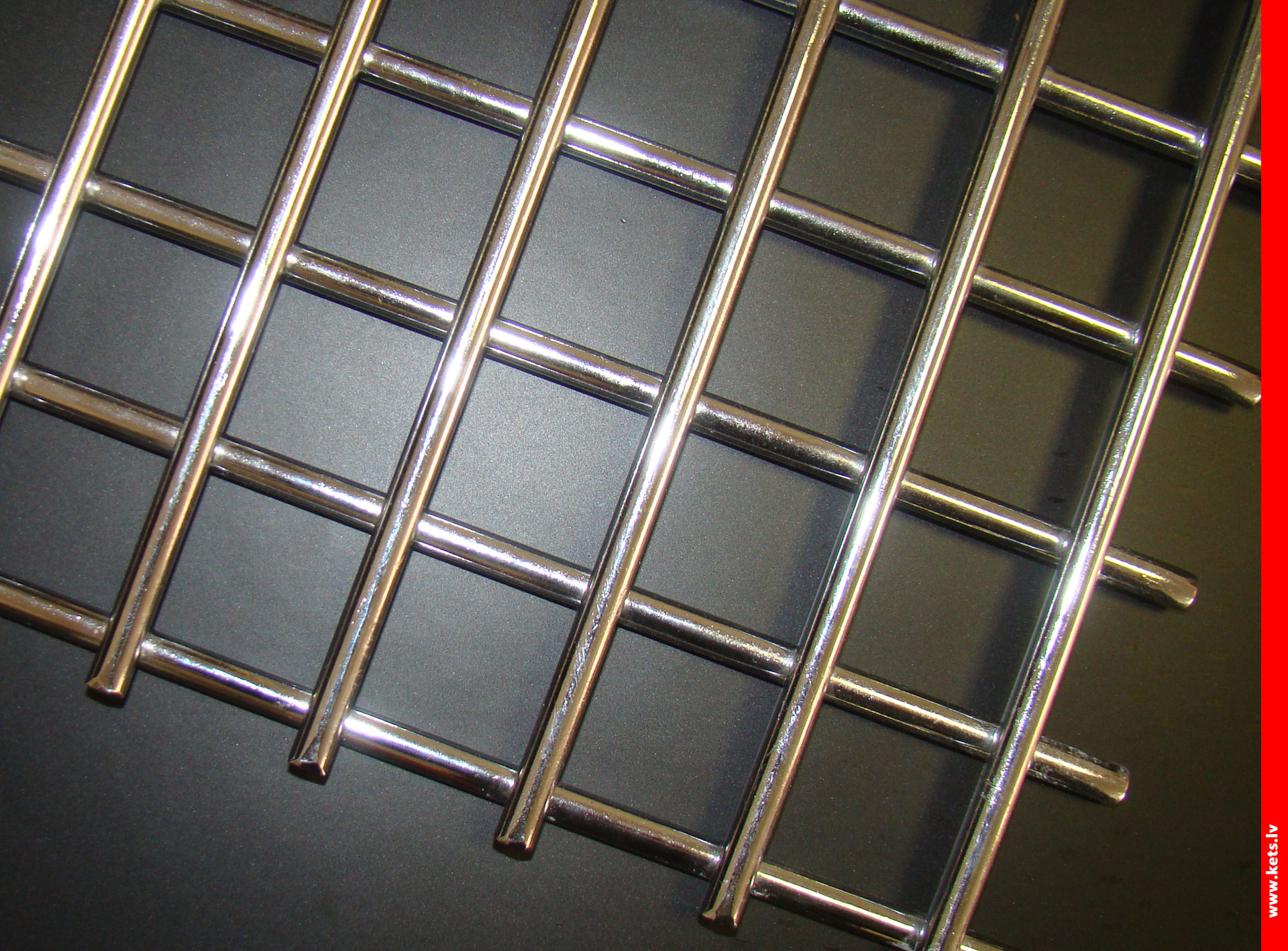

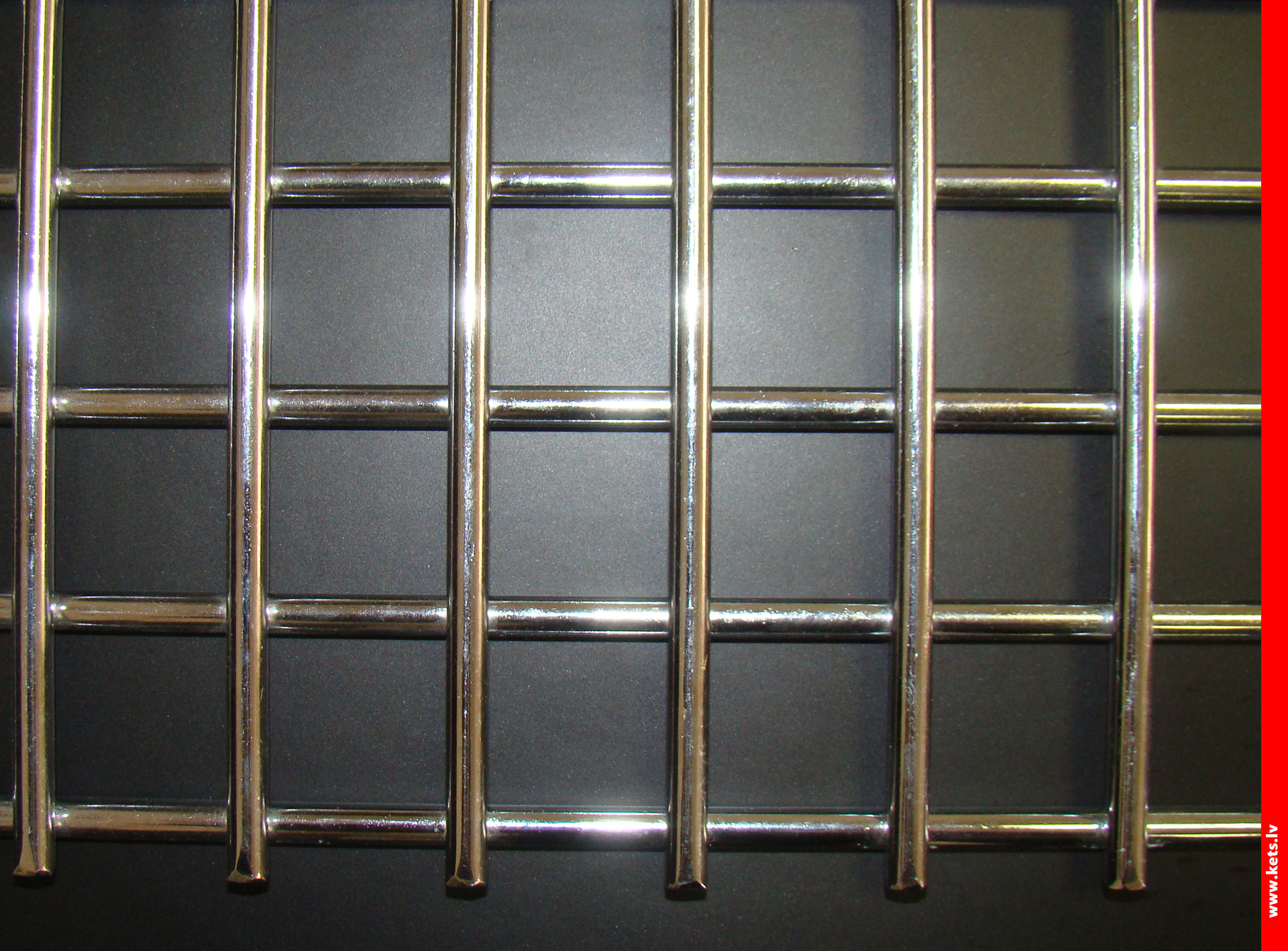

Zem spiediena metināts siets

Pielietojums: Beramo materiālu šķirošanai ar paaugstinātām prasībām pret materiālu ķīļveida graudu formu šķirošanu.

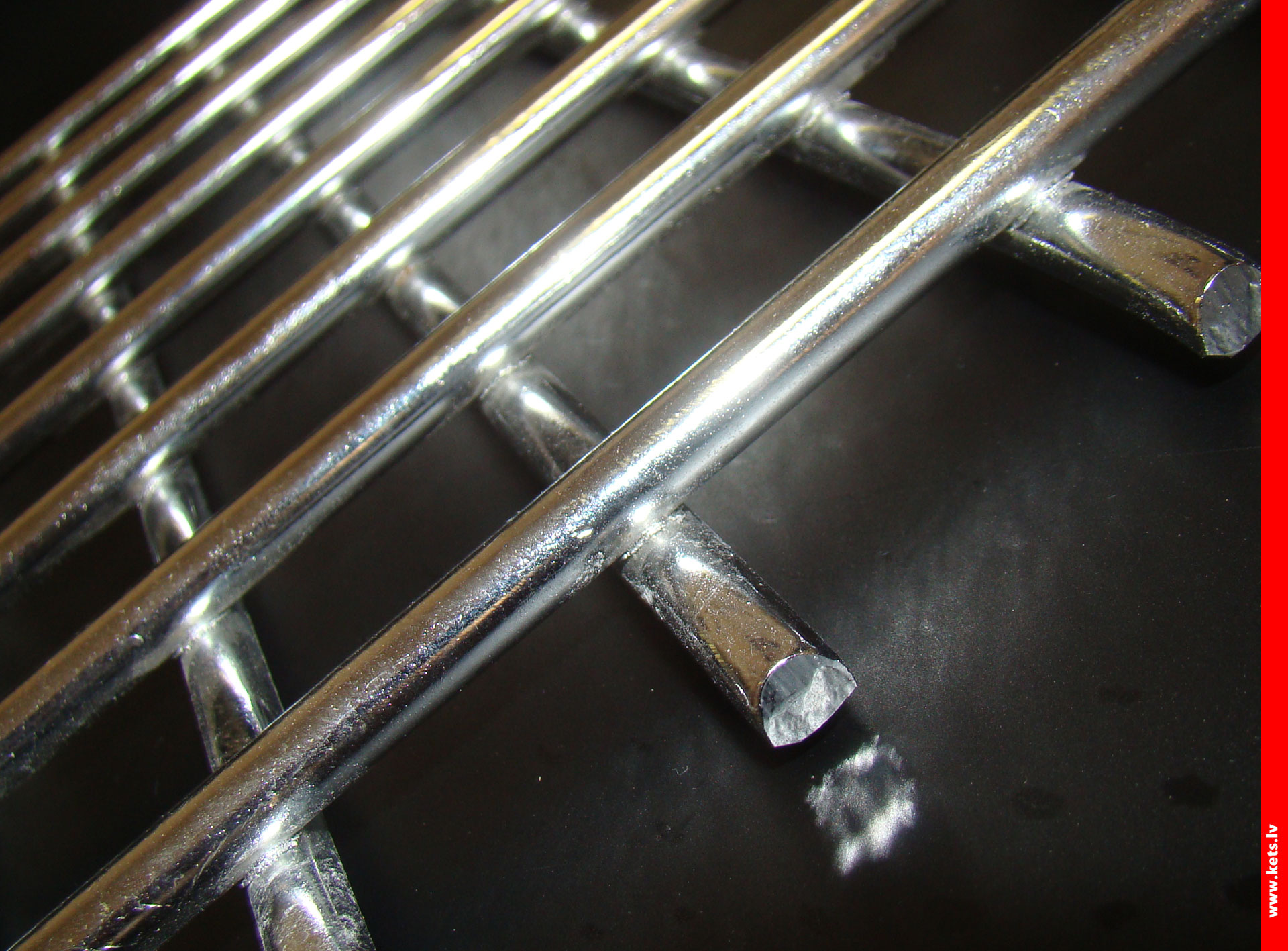

Raksturojums: Krustošanās vietā stieples sametinātas zem spiediena – tas nodrošina konstrukcijas izturību un lielāku šūnu izmēru precizitāti.

Šūnas izmērs: 15 – 135 mm

Stieples diametrs: 5 – 20 mm

Materiāli: Atsperu tērauds, nerūsošais tērauds.

Izstrādājuma izmēri: Atbilstoši pasūtītāja prasībām ruļļos vai loksnēs, ieskaitot uzstādīšanas elementus.

Tehniskie parametri

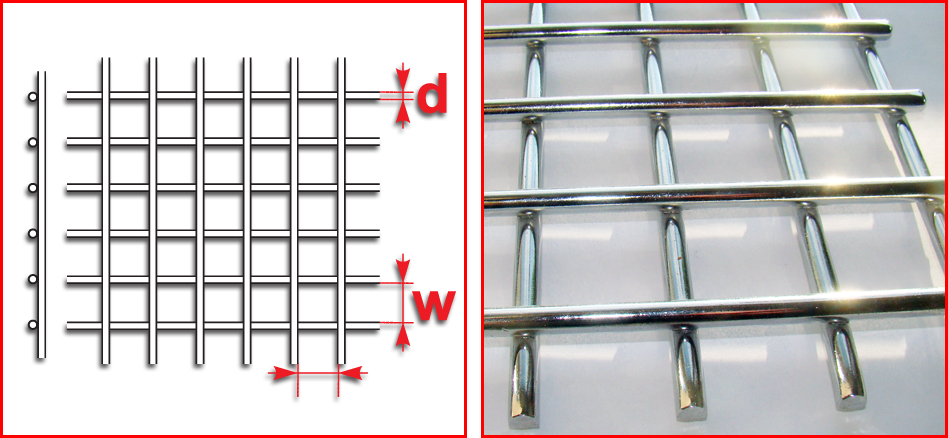

Atveres izmērs  W (mm)

Stieples diametrs d (mm)

Masa (kg/m2)

Brīvā platība (%)

15,0

5,0

15,88

56

16,0

5,0

15,12

58

18,0

5,0

13,8

61

18,0

6,0

20,63

56

18,0

7,0

27,06

52

20,0

5,0

12,7

64

20,0

6,0

18,89

59

20,0

7,0

17,6

55

22,0

5,0

11,8

66

22,0

6,0

16,3

62

22,0

7,0

23,0

58

25,0

5,0

10,58

69

25,0

6,0

14,8

65

25,0

7,0

20,97

61

25,0

8,0

23,9

57

25,0

10,9

36,29

51

Atveres izmērs  W (mm)

Stieples diametrs d (mm)

Masa (kg/m2)

Brīvā platība (%)

26,0

5 – 10

27,0

5 – 10

28,0

5 – 10

30,0

5 – 12

32,0

5 – 12

33,0

5 – 12

34,0

5 – 12

35,0

5 – 12

36,0

5 – 12

38,0

5 – 12

40,0

5 – 15

45,0

5 -15

47,0

8 – 12

48,0

8 – 15

50,0

5 -15

55,0

5 – 15

Atveres izmērs  W (mm)

Stieples diametrs d (mm)

Masa (kg/m2)

Brīvā platība (%)

60,0

5 – 20

63,0

10 – 15

65,0

8 – 20

70,0

8 – 20

75,0

12 – 20

80,0

5 -20

85,0

15,0

24,96

72

85,0

20

35,62

66

90,0

12 – 20

100,0

12 – 20

110,0

12 – 20

115,0

15,0

19,42

78

115,0

20,0

34,54

73

120,0

15,0

19,42

79

120,0

20,0

34,42

73

135,0

20,0

29,59

76
