FILTRĒJOŠIE TEHNISKIE AUDUMI

Filtrējošie tehniskie audumi

Pielietošanas jomas: Dažādu veidu filtrēšanai, galvenokārt zem augsta spiediena.

Var piegādāt ruļļos, kuru platums ir no1 līdz 2 metriem un garums 1-30 metri.

Materiāls: Nerūsējošs vai melns tērauds

Piegādes laiks: 1-6 nedēļas

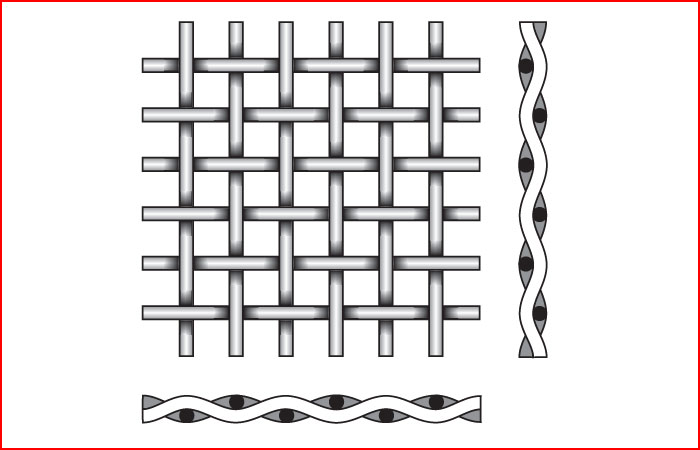

Gludais pinums

Visbiežāk audumus izgatavo, izmantojot tieši šo paņēmienu.
Katra stieple tiek izliekta vai nu pamatā vai audos, un šīs darbības regulāri mijas.

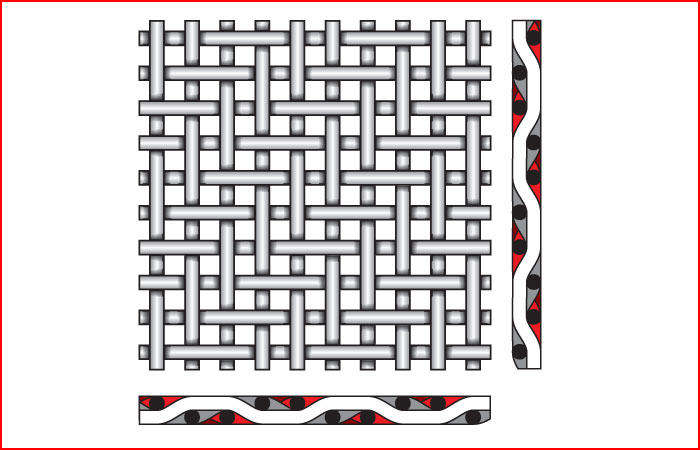

Kiperpinums

Šajā pinumā vienmēr divas stieples tiek locītas, vienu izlaižot un pēc tam tās nobīdot (skatīt ilustrāciju).
Šo pīšanas paņēmienu izvēlas galvenokārt tad, ja stieple ir pārāk resna attiecībā pret atveres izmēriem, vai arī tad, ja audums ir pārāk plāns
un tādēļ stieple, to izlokot, neturas auduma pinumā.

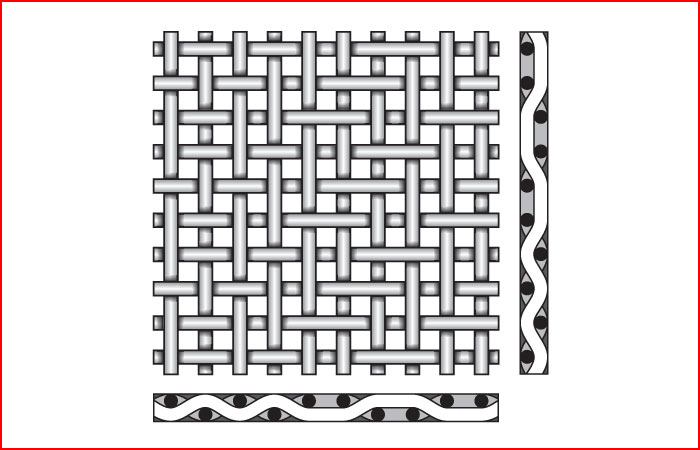

Bultveida jeb secīgais kiperpinums

Bultveida jeb secīgo kiperpinumu izmanto gadījumos, kad ir jānovērš šķērsvirziena nobīdes iespēja.
Tā kā aužot bieži parādās atveru atšķirības, šo pīšanas paņēmienu galvenokārt izmanto, lai izgatavotu dažādas starplikas, un ļoti retos
gadījumos – filtru un sietu izgatavošanai  (skatīt zīmējumu).

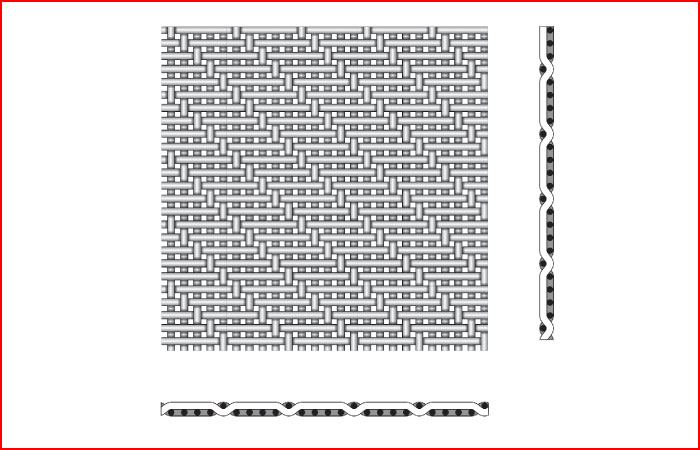

Piecu vārpstiņu pinums (ATLAS)

Šim pinumam, kas paredzēts iepriekš noteiktam pielietojumam, tiek pārsieta katra piektā stieple.
Šī auduma īpatnība ir tā, ka auduma viena puse ir gluda.

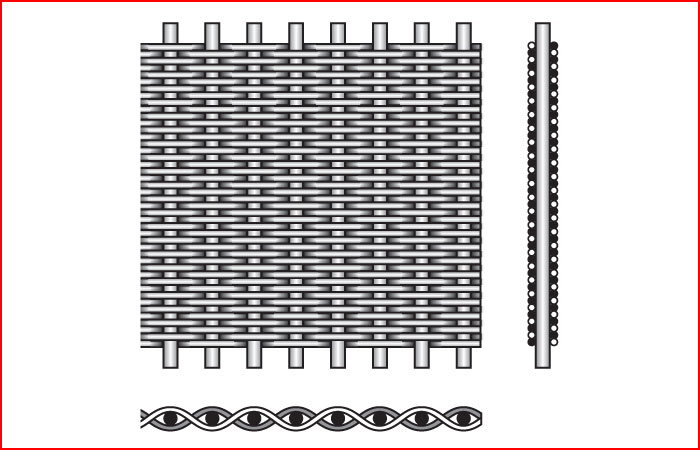

Filtrēšanas audumi – gludais pinums

Audu stieples ir izvietotas tik tuvu cita citai, ka rezultātā tiek iegūts audums ar nulles atverēm.
Pamatnes stieples ir resnākas nekā audu stieples. Šo audumu galvenā labās īpašības ir laba caurlaidspēja, ko nodrošina vienādās atveres, un vienkāršā auduma attīrīšana.

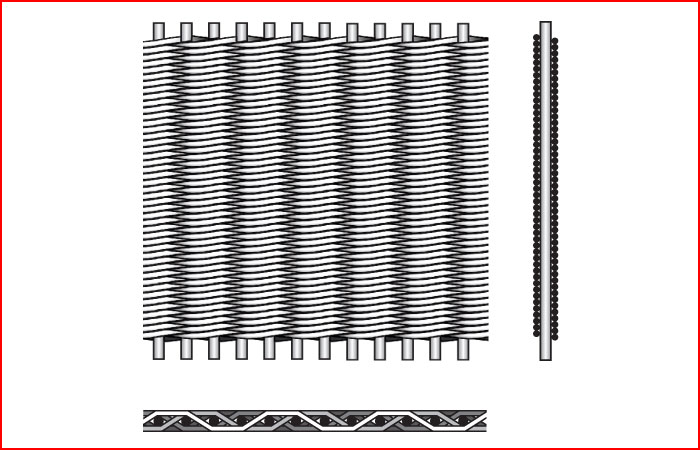

Filtrēšanas audumi - kiperpinuma (gaismas necaurlaidīgi)

Audu stieples ir sapītas kiperpinumā un izvietotas tuvu cita citai.
Viena audu stieple vienmēr atrodas zem pamata stieples, bet otra – zem tās.
Salīdzinot ar gludo pinumu, šim paņēmienam ir vajadzīgs divreiz vairāk stieples (skatīt attēlu).

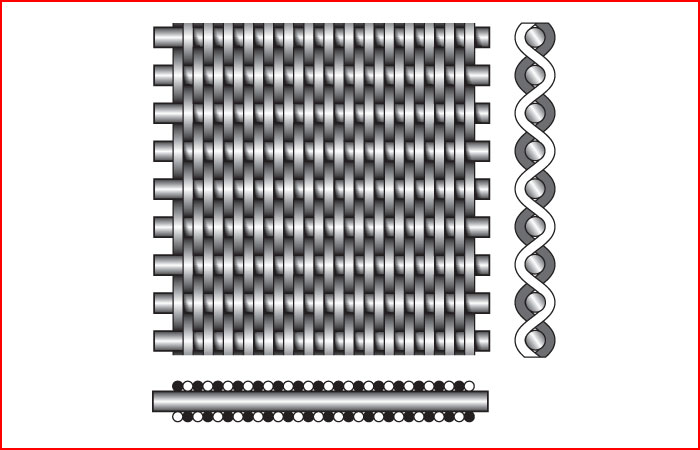

Filtrējošais bruņu audekls jeb pagrieztā lente

Atšķirībā no lentēm ar auduma pinumu lielākā daļa stiepļu atrodas pamata struktūrā.
Tādēļ audu stieples ir daudz resnākas, nekā pamatnes stieples.
Šī specialā konstrukcija atšķiras ar lielāku stabilitāti un nodrošina labu caurlaidspēju.

Filtrējošais atklātais audums

Šo filtrējošo audumu izgatavo, izmantojot tādu pat paņēmienu kā parastās lentes.
Audu stieples nav izvietotas cieši cita pie citas, bet gan noteiktā attālumā, kas paaugstina auduma caurlaidspēju.
Tā trūkums ir mazāka atveru precizitāte.

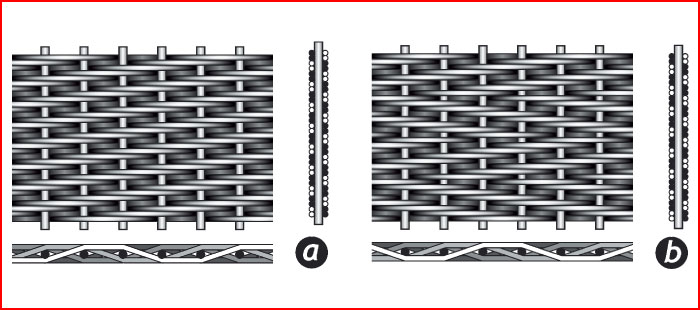

Atklātais filtrēšanas audumus tiek ražots:

a) ar gludo pinumu
b) ar kiperpinumu

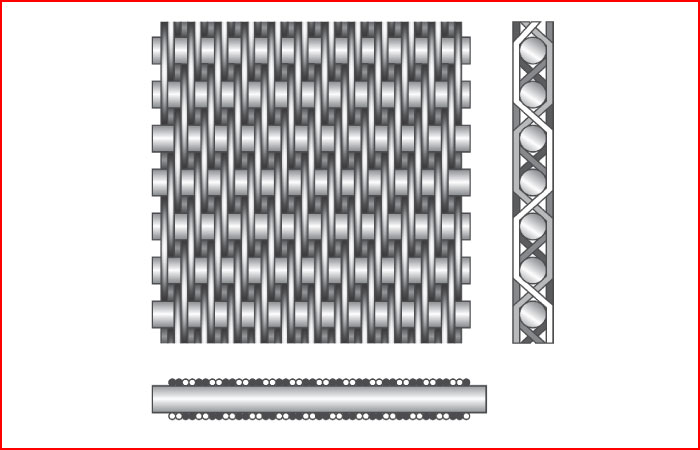

Filtrējošie kiperpinuma bruņu audumi

Tie ir tehniskie audumi, kuros kiperpinuma kombinācija un lielākās daļas pamata stiepļu izvietojums, pateicoties lielajai stabilitātei un izturībai, ļauj tos izmantot vidēs, kas izvirza ļoti augstas prasības.

Tehniskie parametri

Filtrēšanas audumi no metāla stieples
Filtra smalkums (mikroni) Auduma apzīmējums, pamats X audi (siets) Stieples resnums, pamats X audi (mm)
40 – 45 80 x 400 0,125 / 0,071
55 – 60 50 x 250 0,14 / 0,112
70 – 75 40 x 200 0,18 / 0,14
90 – 100 30 x 150 0,23 / 0,18
115 – 125 24 x 110 0,36 / 0,26
150 – 160 20 x 150 0,25 / 0,18
215 – 235 14 x 88 0,5 / 0,33
265 – 285 12 x 64 0,6 / 0,42
320 – 340 8 x 85 0,36 / 0,32
Filtrēšanas audumi ar gludu atklātu pinumu un brīvo platību līdz 50%
10 154 x 1740 0,18 / 0,14
25 120 x 930 0,23 / 0,18
34 80 x 700 0,36 / 0,26
48 60 x 460 0,25 / 0,18
60 50 x 400 0,5 / 0,33
78 40 x 340 0,6 / 0,42
84 28 x 268 0,36 / 0,32
Filtrēšanas kiperpinuma audumi, metāla
7 – 8 375 x 2300 0,035 / 0,025
8 – 9 325 x 2300 0,038 / 0,025
9 – 10 325 x 1900 0,038 / 0,03
11 – 12 250 x 1400 0,055 / 0,04
12 – 14 200 x 1400 0,07 / 0,04
16 – 18 165 x 1400 0,07 / 0,04
24 – 26 165 x 800 0,07 / 0,05
35 – 40 80 x 700 0,1 / 0,076
65 – 70 40 x 560 0,18 / 0,1
90 – 100 30 x 360 0,25 / 0,15
110 – 120 20 x 250 0,25 / 0,2
Filtrēšanas bruņu audumi, metāla
17 625 x 130 0,04 / 0,13
25 625 x 102 0,042 / 0,16
40 290 x 72 0,09 / 0,2
60 175 x 50 0,15 / 0,3
80 132 x 36 0,2 / 0,4
150 86 x 24 0,3 / 0,4
Filtrēšanas kiperpinuma bruņu audumi, metāla
17 325 x 39 0,15 / 0,3
25 260 x 40 0,15 / 0,22
40 152 x 24 0,3 / 0,32
60 132 x 17 0,3 / 0,45
80 72 x 15 0,5 / 0,504

Тонкость фильтра является абсолютной ( измеряемой в качестве 1-го пузырька на основе “точечного пузырькового фильтрационного теста”)
