ПЕРФОРИРОВАННЫЙ ЛИСТ

Перфорированный лист

Перфорированный лист – декоративный и многофункциональный материал, обладающий широчайшим спектром применения благодаря своему уникальному набору свойств и характеристик.

Технические параметры

Материалы: черная сталь, оцинкованная сталь, износостойкая сталь, жаростойкая сталь, нержавеющая сталь, алюминий, медь, латунь, бронза, пластик, резина.
Размеры: толщина до 18 мм, ширина до 2000 мм, длина дo 6000 мм.
Отдельные виды перфорации можно производить в рулонах (ширина рулона до 1600 мм).
Для некоторых видов перфорации есть ограничение толщины и ширины листа, также может возникнуть технологическая необходимость изготовления неперфорированных полей.

Стандартные услуги: выпрямление, резка по длине, упаковка на паллеты.

Дополнительные услуги: сгибание, намотка рулонов, штамповка, обрамление, сварка, порошковая покраска, гальванизация.

Описание
Стандартные листы производятся с типовыми неперфорированными продольными и траверсными зонами (полями).



Есть возможность изготовления перфорации по чертежам клиента или с полностью перфорированной площадью (без неперфорированной зоны).
Обычно все листы после перфорации выравниваются.
Дополнительно мы предлагаем полный спектр работ по металлу, что дает возможность клиенту получить полностью законченный продукт.

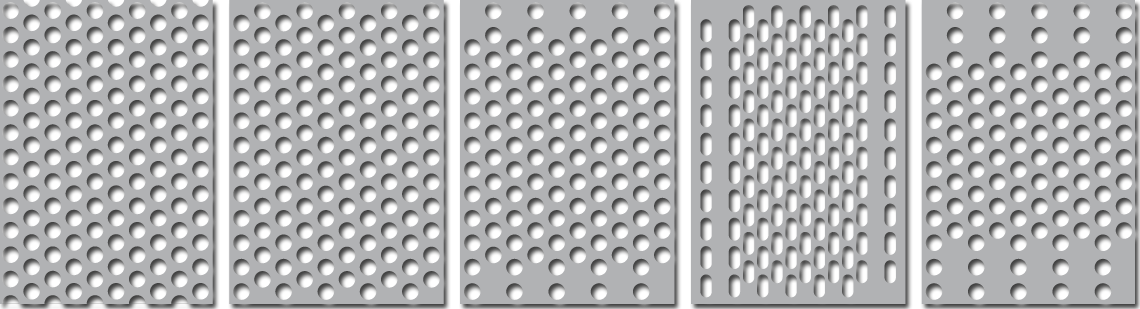

Начало и окончание зоны перфорации

area

Из-за формы инструмента для пробивки малых отверстий (до 10 мм) или большого объема свободной площади (%) отсутствуют один или два ряда в начале или в конце зоны перфорации.

(*) прорубка через отверстия

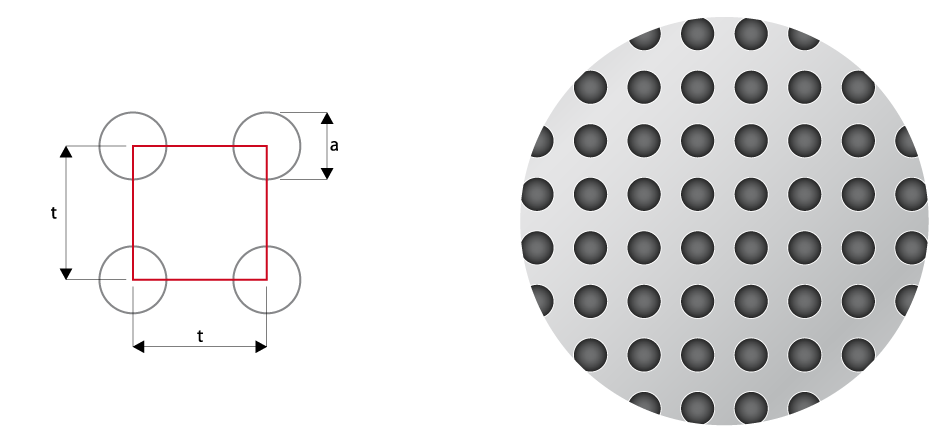

RG - круглые отверстия расположенные рядами

Тип перфорации — Rg (a — t)
Свободная площадь (%) — Р

a-t Р %
Rg 1-1.5 34,9
Rg 1-20 0,2
Rg 1,6-25 0,3
Rg 2-3 34,9
Rg 2-4 19,6
Rg 2-6 8,7
Rg 2-12 2,2
Rg 2,5-5,5 16,2
Rg 3-6 19,6
Rg 3-8 11,0
Rg 3-13,5 3,9
Rg 4-8 19,6
Rg 4-9 15,5
Rg 4-16 4,9
Rg 4,5-15 7,1
Rg 5-8 30,7
Rg 5-10 19,6
Rg 5-12 13,6
Rg 5-13 11,6
Rg 5-14 10,0
Rg 5-15 8,7
Rg 5-25 3,1
Rg 5,5-20 5,9
Rg 5,5-25 3,8
Rg 6-10 28,3
a-t Р %
Rg 6-20 7,1
Rg 6,5-10 33,2
Rg 6,5-16 13,0
Rg 7-14 19,6
Rg 7-20 9,6
Rg 7-22 7,9
Rg 8-15 22,3
Rg 8-30 5,6
Rg 8,5-12 39,4
Rg 9-18 19,6
Rg 10-14 40,1
Rg 10-15 34,9
Rg 10-20 19,6
Rg 10-50 3,1
Rg 11-28,5 11,7
Rg 12-15 50,2
Rg 12-18 34,9
Rg 12-22 23,4
Rg 12-25 18,1
Rg 14-50 6,2
Rg 15-20 44,2
Rg 16-20 50,2
Rg 16-25 32,2
Rg 17-22 46,9
Rg 17-25 36,3
a-t Р %
Rg 17-32 22,2
Rg 17-40 14,2
Rg 17-50 9,1
Rg 18-28 32,4
Rg 18,6-52 10,0
Rg 19-51 10,9
Rg 20-28 40,1
Rg 20-30 34,9
Rg 22-45 18,8
Rg 23-31,5 41,9
Rg 24-30 50,2
Rg 25-34 42,4
Rg 25-50 19,6
Rg 25-52 18,1
Rg 25,4-41 30,1
Rg 30-40 44,2
Rg 30-50 28,3
Rg 30-60 19,6
Rg 32-78 13,2
Rg 35-45 47,5
Rg 35-52 35,6
Rg 35-92 11,4
Rg 37-50 43
Rg 38-100 11,3
Rg 40-55 41,5
Rg 50-70 40,1

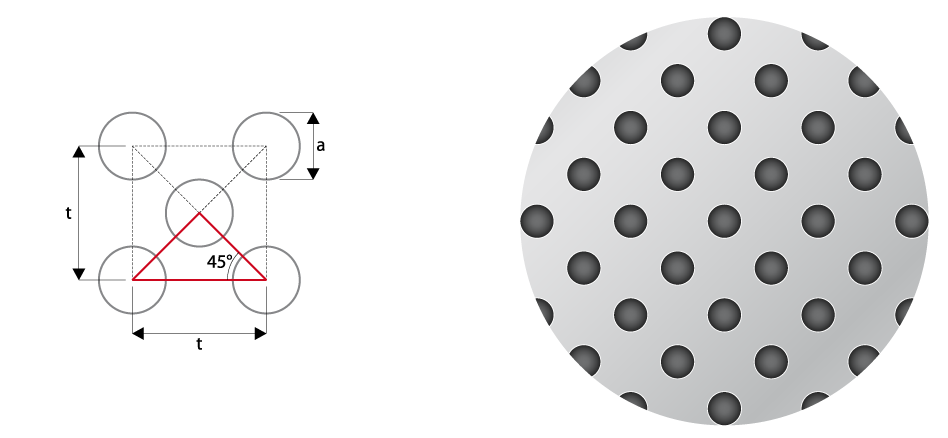

RD - круглые отверстия в шахматном порядке (45 градусов)

Тип перфорации — Rd (a — t)
Свободная площадь (%) — Р

 a-t P %
Rd 0,8-2,5 16,1
Rd 2-6 17,4
Rd 2-7,5 11,2
Rd 2,5-8 15,3
Rd 3-8 22,1
Rd 3-12 9,8
Rd 3-14 7,2
Rd 3,6-8 31,8
Rd 4-8 39,3
Rd 4-12 17,4
Rd 5-9 48,5
Rd 5-12 27,3
Rd 5-14 20,0
Rd 5-20 9,8
Rd 5-25 6,3
Rd 5-30 4,4
a-t P %
Rd 6-10 56,5
Rd 6-16 22,1
Rd 6-20 14,1
Rd 6-30 6,3
Rd 6,3-30 6,9
Rd 7-14 39,3
Rd 8-18 31,0
Rd 8-30 11,2
Rd 10-27 21,5
Rd 10-28 20,0
Rd 10-30 17,4
Rd 12-27 31,0
Rd 12-28 28,8
Rd 12-50 9,0
Rd 13-40 16,6
Rd 14-32 30,1
a-t P %
Rd 14-34 26,6
Rd 15-34 30,6
Rd 15-40 22,1
Rd 16-34 34,8
Rd 16-40 25,1
Rd 16-45 19,8
Rd 16-90 5,0
Rd 18-34 44,0
Rd 18-56 16,2
Rd 20-40 39,3
Rd 20-50 25,1
Rd 26-50 42,5
Rd 32-60 44,7
Rd 40-72 48,5
Rd 50-92 46,4

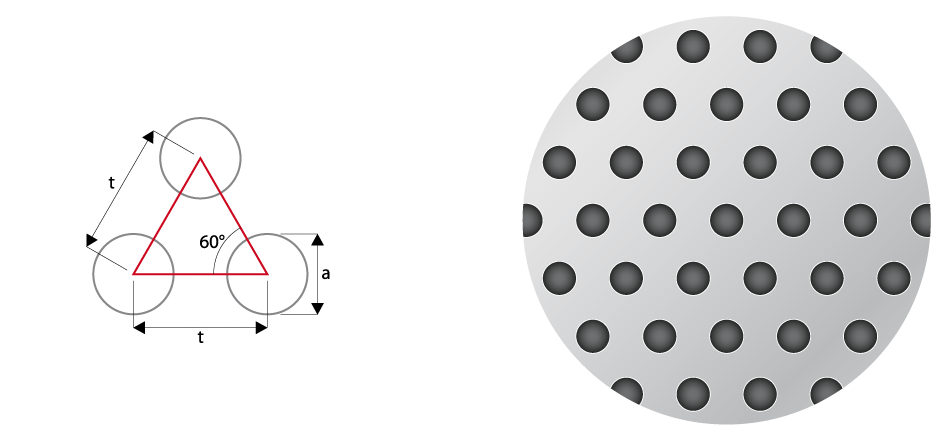

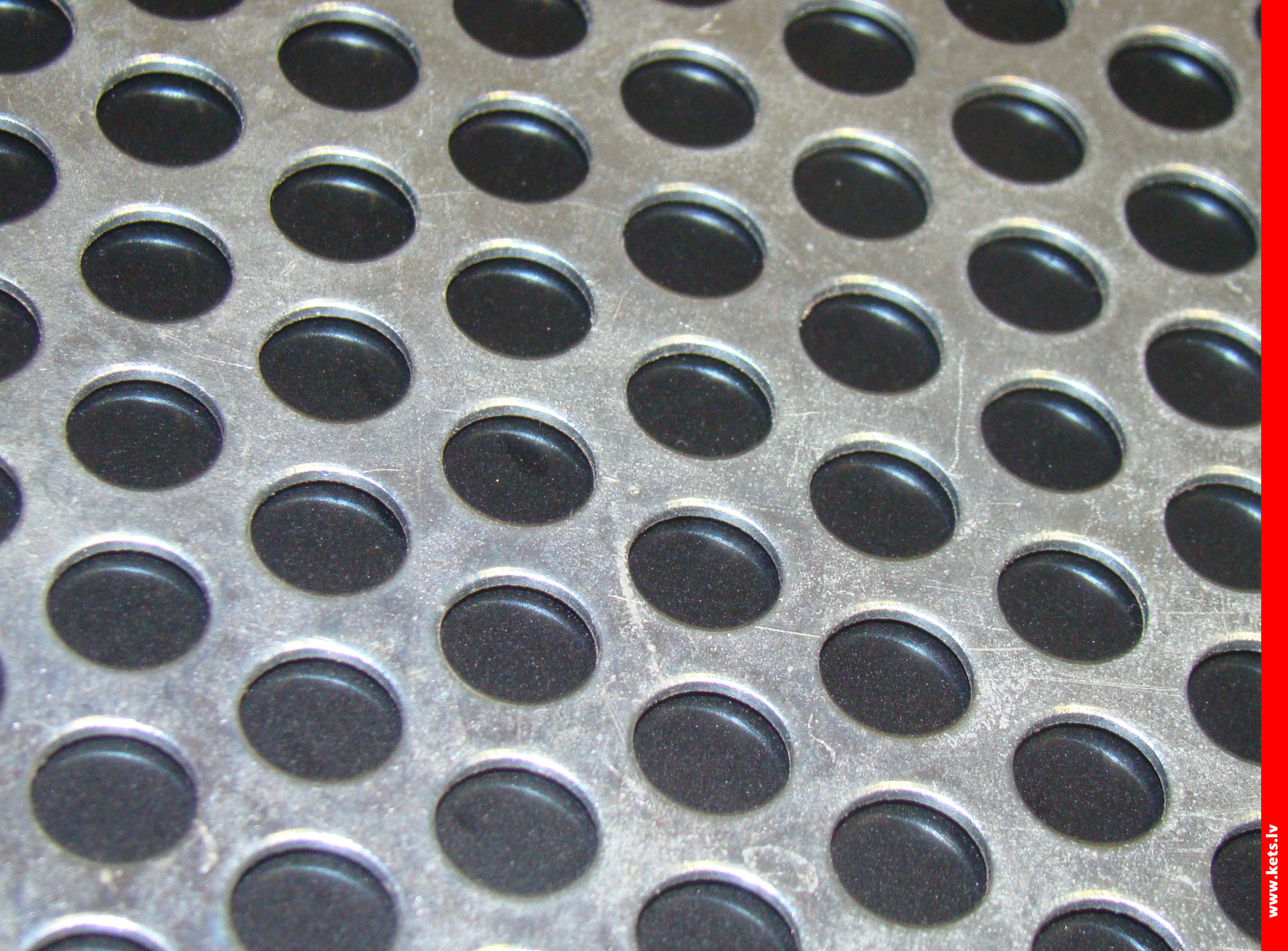

RV - круглые отверстия в шахматном порядке (60 градусов)

Тип перфорации — Rv (a — t)
Свободная площадь (%) — Р

 a-t P %
Rv 0.8 — 1.5 25.9
Rv 1 — 2 22.8
Rv 1.2 — 2.5 21.0
Rv 1.4 — 2.5 28.5
Rv 1.5 — 2.5 32.8
Rv 1.6 — 2.5 37.3
Rv 1.6 — 3 25.9
Rv 1.8 — 2.5 47.2
Rv 1.8 — 3 32.8
Rv 2 — 3 40.4
Rv 2 — 3.5 29.7
Rv 2 — 4 22.8
Rv 2 — 5 14.6
Rv 2 — 5.5 12.0
Rv 2 — 14 1.9
Rv 2.2 — 3.75 31.3
Rv 2.25 — 3.5 37.6
Rv 2.25 — 4 28.8
Rv 2.5 — 3.5 46.4
Rv 2.5 — 4 35.5
Rv 2.5 — 5 22.8
Rv 2.5 — 6 15.8
Rv 2.5 — 9 7.0
Rv 2.8 — 4.5 35.2
Rv 3 — 4 51.2
Rv 3 — 4.5 40.4
Rv 3 — 5 32.8
Rv 3 — 6 22.8
Rv 3 — 7 16.7
Rv 3 — 7,4 15.0
Rv 3 — 12 5.7
Rv 3.2 — 4.76 41.1
Rv 3.2 — 5 37.3
Rv 3.2 — 7 19.0
Rv 3.6 — 5.5 39.0
Rv 3.6 — 6 32.8
Rv 3.6 — 7 24.1
Rv 4 — 5 58.2
Rv 4 — 5.5 48.1
Rv 4 — 6 40.4
Rv 4 — 7 29.7
Rv 4 — 8 22.8
Rv 4 — 12.5 9.3
Rv 4.5 — 6 51.2
Rv 4.5 — 7 37.6
Rv 4.5 — 8 28.8
Rv 5 — 6 63.2
Rv 5 — 7 46.4
Rv 5 — 7.5 40.4
Rv 5 — 8 35.5
a-t P %
Rv 5 — 9 28.1
Rv 5 — 10 22.8
Rv 5 — 12 15.8
Rv 5.5 — 8 43.0
Rv 5.5 — 9 34.0
Rv 5.5 — 10 27.5
Rv 6 — 7 66.9
Rv 6 — 8 51.2
Rv 6 — 9 40.4
Rv 6 — 10 32.8
Rv 6.2 — 7.5 62.2
Rv 6.3 — 9 44.6
Rv 6.3 — 11 29.8
Rv 6.3 — 12 25.1
Rv 6.4 — 12 25.9
Rv 6.5 — 9 47.5
Rv 6.5 — 24 6.7
Rv 7 — 9.5 49.4
Rv 7 — 10 44.6
Rv 7 — 11 36.9
Rv 7 — 11.25 35.2
Rv 7 — 13.5 24.5
Rv 8 — 10 58.2
Rv 8 — 10.6 51.8
Rv 8 — 11 48.1
Rv 8 — 11.25 46.0
Rv 8 — 12 40.4
Rv 8 — 13.5 32.0
Rv 8 — 15 25.9
Rv 8 — 16 22.8
Rv 8 — 20 14.6
Rv 8 — 22 12.0
Rv 8 — 31.2 6.0
Rv 9 — 12 51.2
Rv 9 — 16 28.8
Rv 10 — 12 63.2
Rv 10 — 12.84 55.2
Rv 10 — 13.5 49.9
Rv 10 — 14 46.4
Rv 10 — 15 40.4
Rv 10 — 16 35.5
Rv 10 — 17.5 29.7
Rv 10 — 20 22.8
Rv 10 — 25 14.6
Rv 11 — 16 43.0
Rv 11 — 17 38.1
Rv 12 — 15 58.2
Rv 12 — 16 51.2
Rv 12 — 17 45.3
Rv 12 — 18 40.4
a-t P %
Rv 12 — 19.5 34.5
Rv 12 — 20 32.8
Rv 12 — 22 27.1
Rv 12 — 26 19.4
Rv 13 — 18 47.5
Rv 13 — 30 17.1
Rv 14 — 22 36.9
Rv 14 — 26 26.4
Rv 14 — 30 19.8
Rv 15 — 20 51.2
Rv 15 — 21 46.4
Rv 15 — 24 35.5
Rv 16 — 18 71.9
Rv 16 — 20 58.2
Rv 16 — 24 40.4
Rv 16 — 30 25.9
Rv 16 — 35 19.0
Rv 17 — 20 65.7
Rv 17 — 22 54.3
Rv 18 — 24 51.2
Rv 18 — 26 43.6
Rv 19 — 22 67.9
Rv 19.5 — 28 44.1
Rv 20 — 28 46.4
Rv 20 — 30 40.4
Rv 20 — 35 29.7
Rv 21 — 30 44.6
Rv 22 — 32 43.0
Rv 22 — 80 6.9
Rv 22 — 96 4.8
Rv 23 — 35 39.3
Rv 24 — 35 42.8
Rv 25 — 30 63.2
Rv 25 — 35 46.4
Rv 25 — 50 22.8
Rv 29 — 45 37.8
Rv 30 — 38 56.7
Rv 30 — 40 51.2
Rv 30 — 45 40.4
Rv 30 — 45 40.4
Rv 32 — 45 46.0
Rv 35 — 47 50.5
Rv 35 — 50 44.6
Rv 40 — 56 46.4
Rv 45 — 64 45.0
Rv 50 — 80 35.5
Rv 55 — 68 59.5
Rv 60 — 128 20.0
Rv 65 — 90 47.5

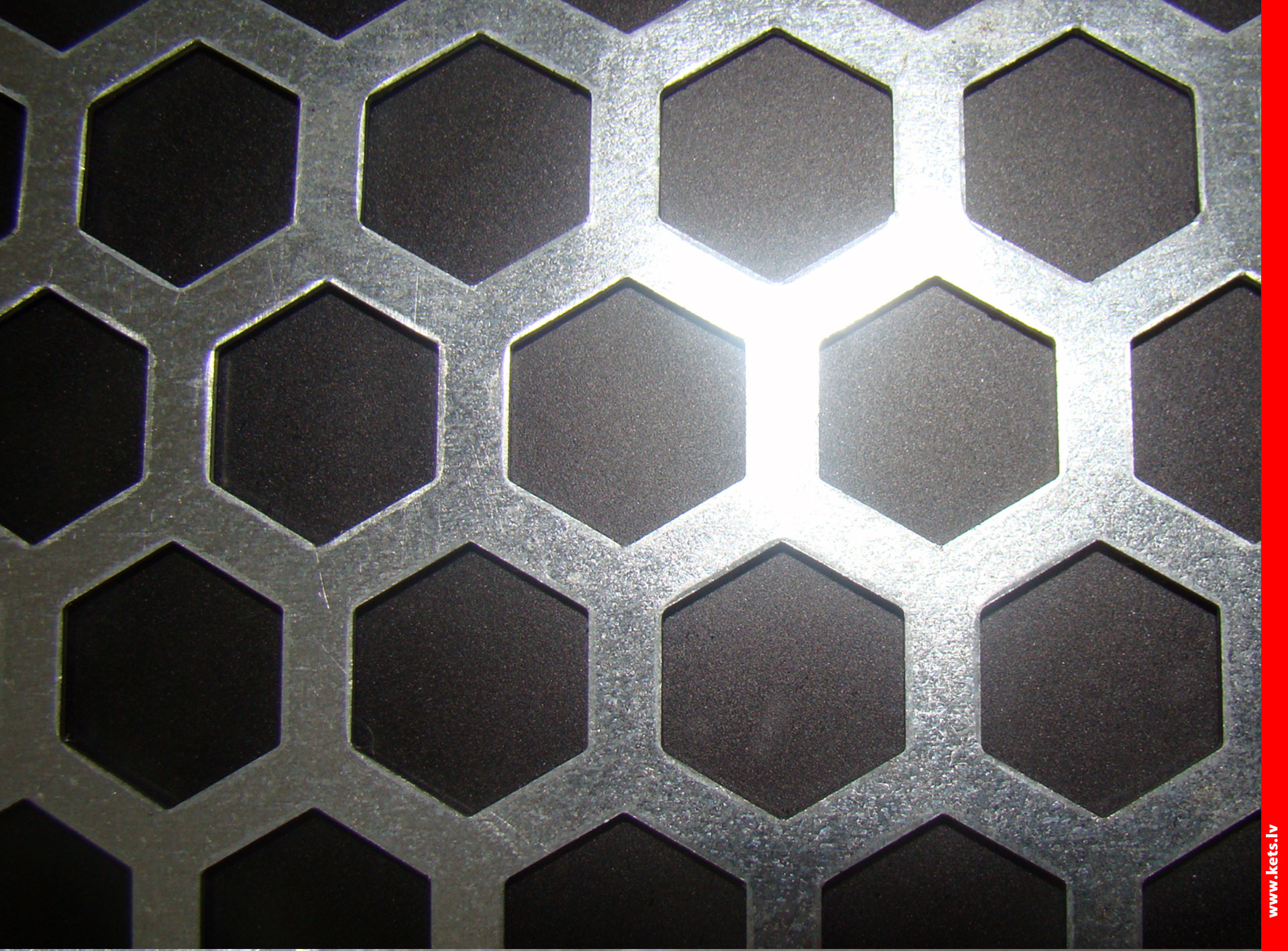

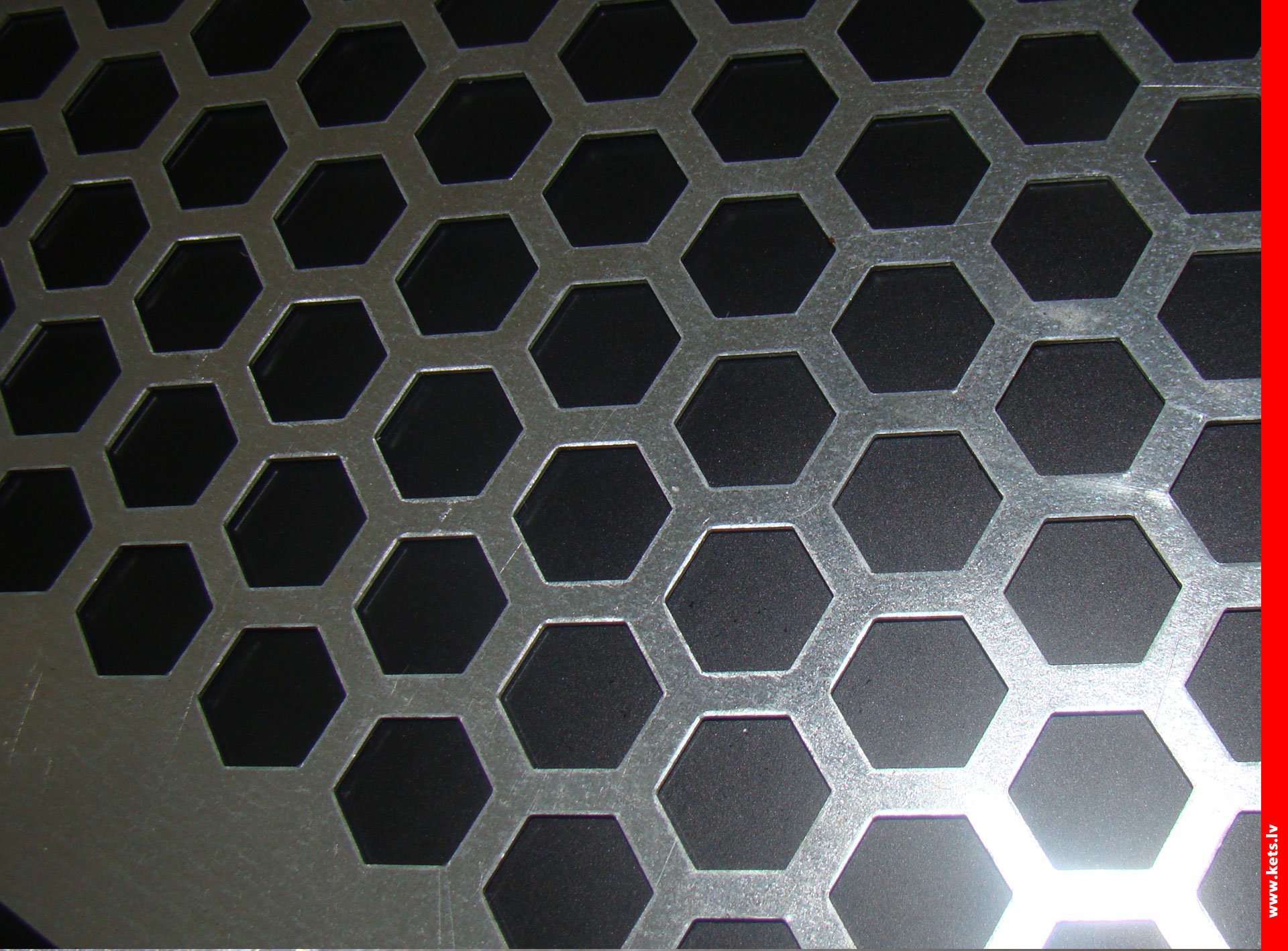

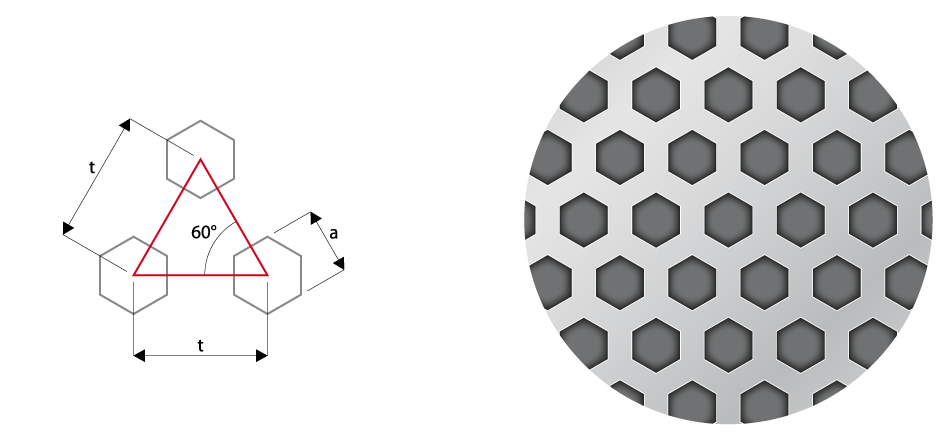

SV - шестиугольные отверстия

Тип перфорации — Sv (a — t)
Свободная площадь (%) — Р

a-t P %
Sv 8 — 10.5 58.1
Sv 8 — 12 44.4
Sv 10 — 15 44.4
Sv 10 — 18 30.9
Sv 10 — 28 12.8
Sv 12 — 16 56.3
Sv 14 — 21 44.4
a-t P %
Sv 16 — 21 58.1
Sv 16 — 34 22.1
Sv 18 — 25 51.8
Sv 20 — 26 59.2
Sv 20 — 28 51.0
Sv 22 — 30 53.8
a-t P %
Sv 25 — 35 51.0
Sv 30 — 44 46.5
Sv 32 — 40 64.0
Sv 35 — 48 53.2
Sv 36 — 48 56.3
Sv 50 — 65 59.2

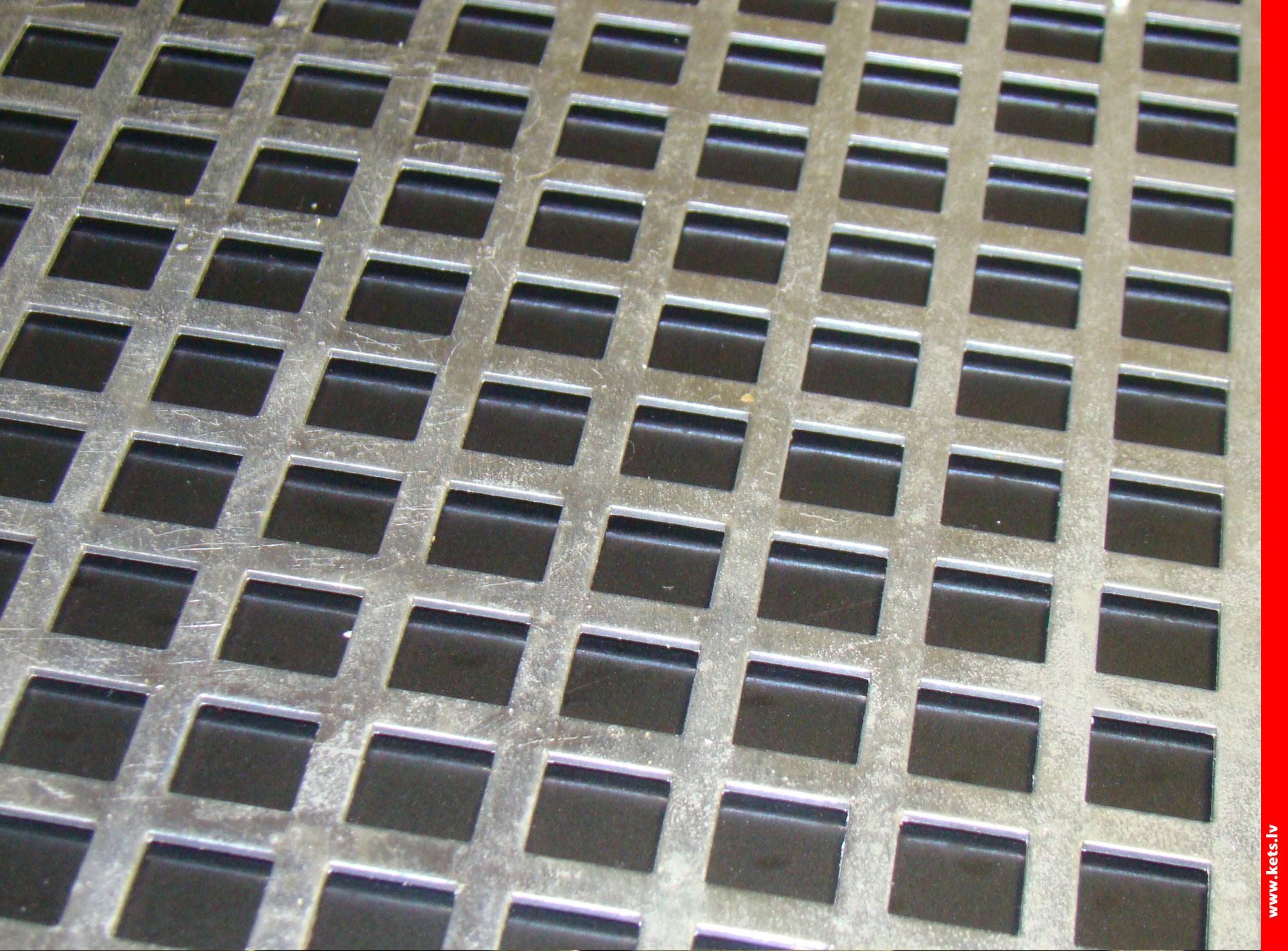

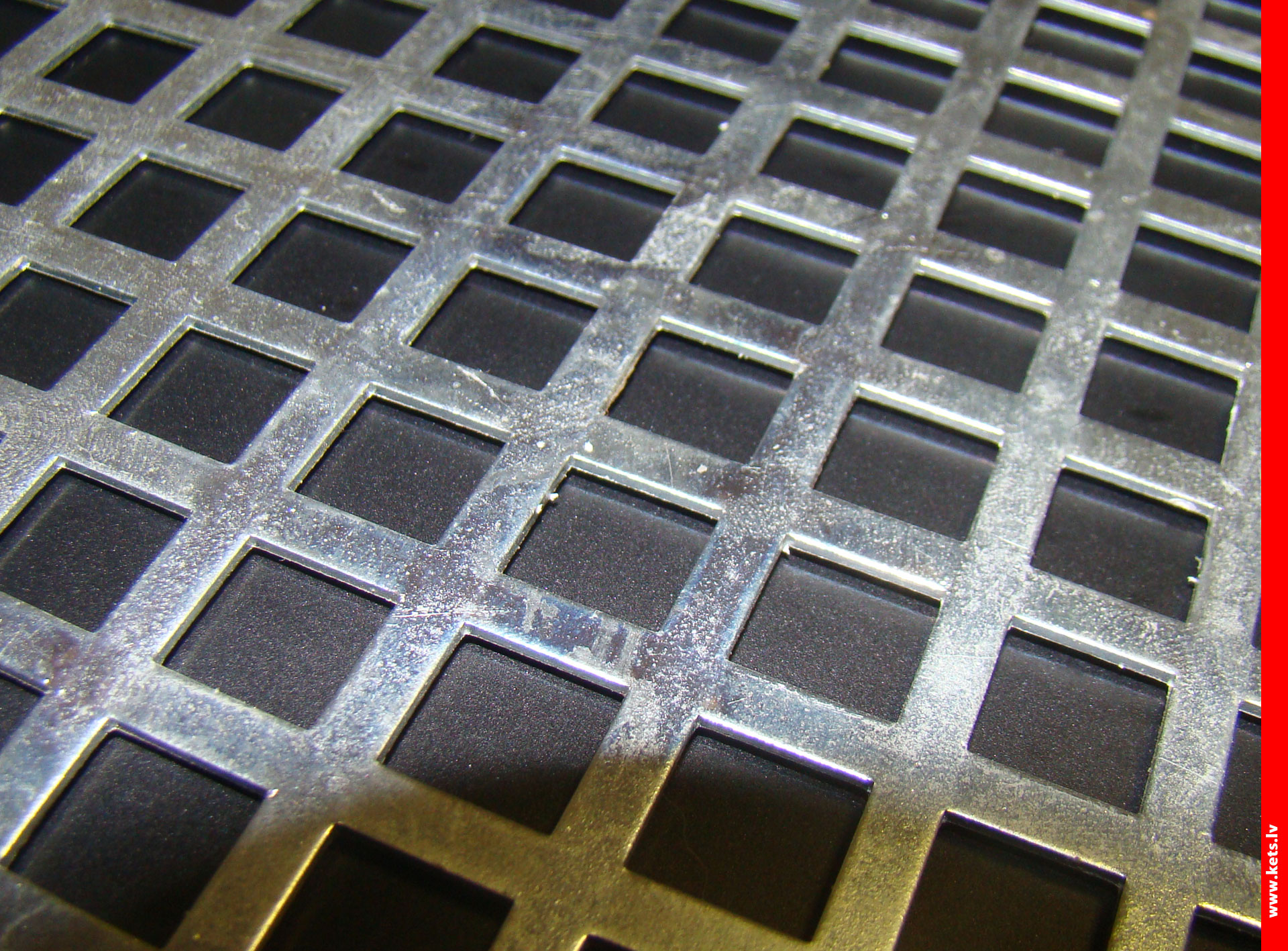

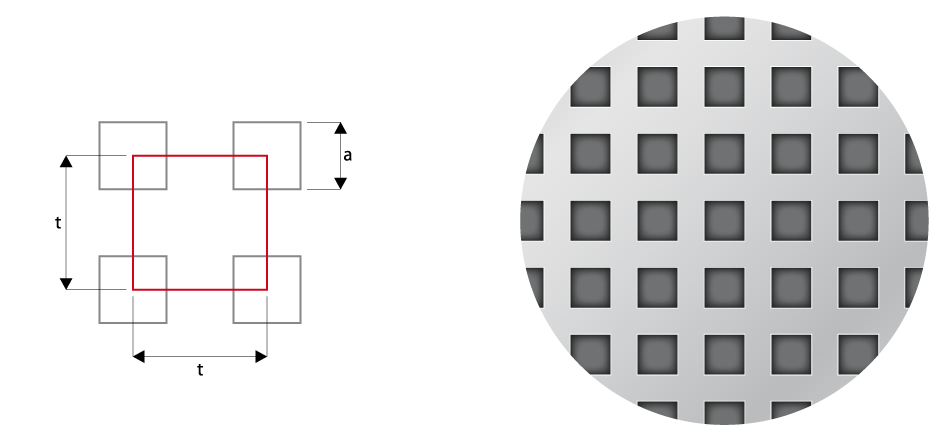

QG - квадратные отверстия расположенные рядами

Тип перфорации — Qg (a — t)
Свободная площадь (%) — Р

 a-t P %
Qg 2 — 4 25.0
Qg 3 — 5 36.0
Qg 3 — 6 25.0
Qg 4 — 7 32.7
Qg 4 — 8 25.0
Qg 5 — 7 51.0
Qg 5 — 7.5 44.4
Qg 5 — 8 39.1
Qg 5 — 10 25.0
Qg 5 — 14 12.8
Qg 5 — 15 11.1
Qg 5 — 16 9.8
Qg 5 — 20 6.3
Qg 5.5 — 8 47.3
Qg 6 — 7 73.5
Qg 6 — 9 44.4
Qg 6 — 10 36.0
Qg 8 — 10 64.0
Qg 8 — 12 44.4
Qg 8 — 14 32.7
Qg 8 — 15 28.4
Qg 8 — 20 16.0
Qg 8 — 24 11.1
Qg 8 — 28 8.2
Qg 8 — 29 7.6
Qg 9 — 13.5 44.4
Qg 10 — 12 69.4
a-t P %
Qg 10 — 13.5 54.9
Qg 10 — 14 51.0
Qg 10 — 15 44.4
Qg 10 — 16 39.1
Qg 10 — 20 25.0
Qg 10 — 24 17.4
Qg 10 — 26 14.8
Qg 10 — 27 13.7
Qg 10 — 34 8.7
Qg 10 — 38 6.9
Qg 10 — 50 4.0
Qg 11 — 15 53.8
Qg 12 — 17 49.8
Qg 12 — 18 44.4
Qg 12 — 30 16.0
Qg 13 — 18 52.2
Qg 15 — 20 56.3
Qg 15 — 21 51.0
Qg 15 — 23 42.5
Qg 15 — 24 39.1
Qg 15 — 45 11.1
Qg 16 — 20 64.0
Qg 16 — 25 41.0
Qg 18 — 24 56.3
Qg 18 — 38 22.4
Qg 19 — 26 53.4
Qg 20 — 26 59.2
a-t P %
Qg 20 — 28 51.0
Qg 20 — 30 44.4
Qg 20 — 32 39.1
Qg 20 — 40 25.0
Qg 20 — 50 16.0
Qg 20 — 56 12.8
Qg 22 — 28 61.7
Qg 22 — 30 53.8
Qg 22 — 56 15.4
Qg 22.4 — 28 64.0
Qg 25 — 28.5 76.9
Qg 25 — 34 54.1
Qg 25 — 36 48.2
Qg 30 — 35 73.5
Qg 30 — 36 69.4
Qg 30 — 40 56.3
Qg 33 — 60 30.3
Qg 35 — 40 76.6
Qg 35 — 60 34.0
Qg 39 — 49 63.3
Qg 40 — 44 82.6
Qg 40 — 50 64.0
Qg 40 — 55 52.9
Qg 40 — 72 30.9
Qg 43 — 50 74.0
Qg 44.5 — 52 73.2
Qg 45 — 78 33.3
Qg 50 — 65 59.2



QV - квадратные отверстия расположенные в шахматном порядке

Тип перфорации — Qv (a — t)
Свободная площадь (%) — Р

a-t  P %
Qv 3 — 6 25
Qv 4 — 8 25
Qv 5 — 10 25
Qv 6.3 — 12.5 25
Qv 8 — 12 44.5
Qv 8 -14 33
a-t P %
Qv 10 — 16 39
Qv 11 — 24 21
Qv 12 — 18 44
Qv 15 -21 51
Qv 18 — 24 56
a-t P %
Qv 20 — 28 50.5
Qv 25 — 36 48
Qv 30 — 40 56
Qv 31.5 — 40 62
Qv 35 — 45 60

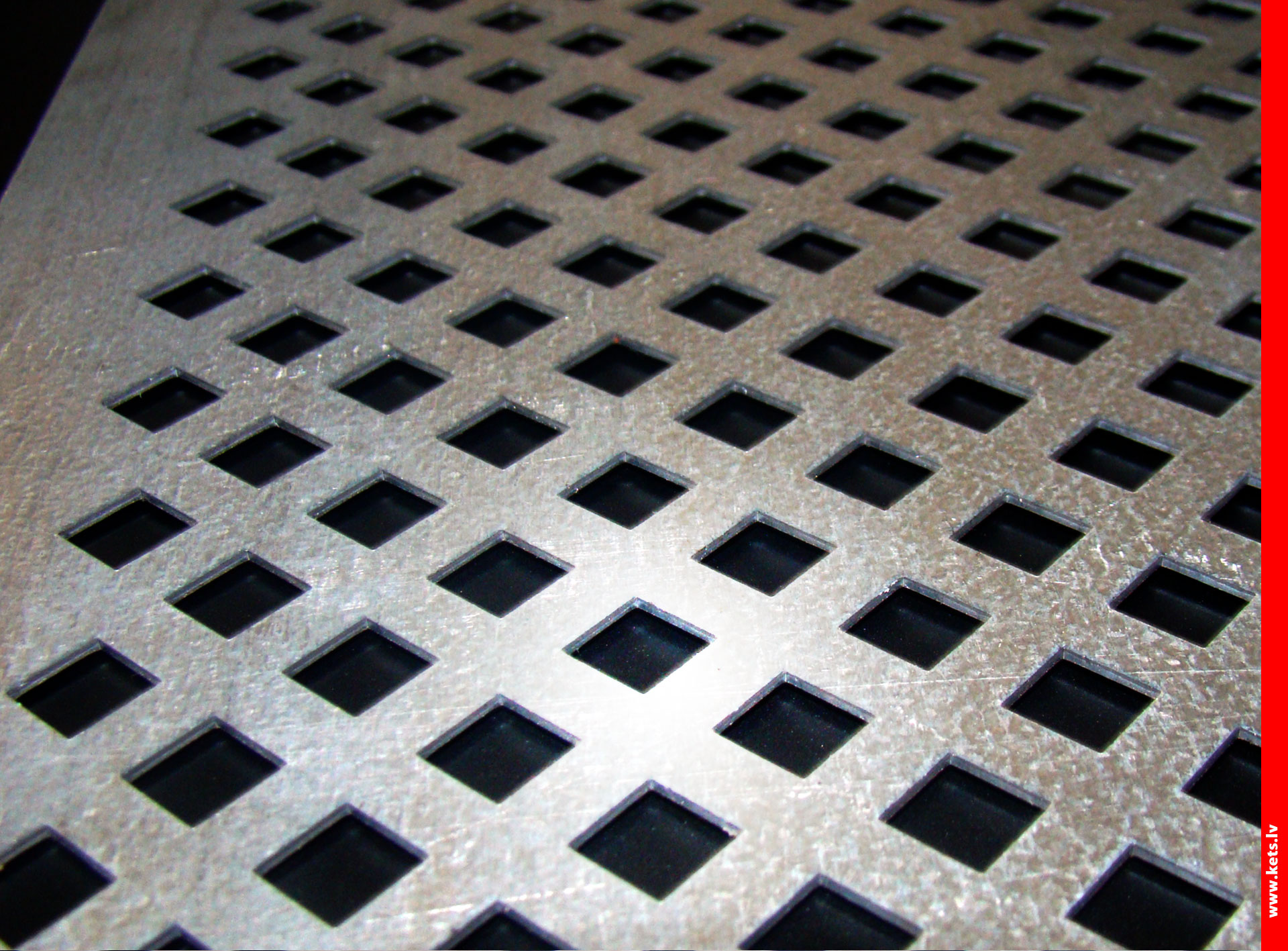

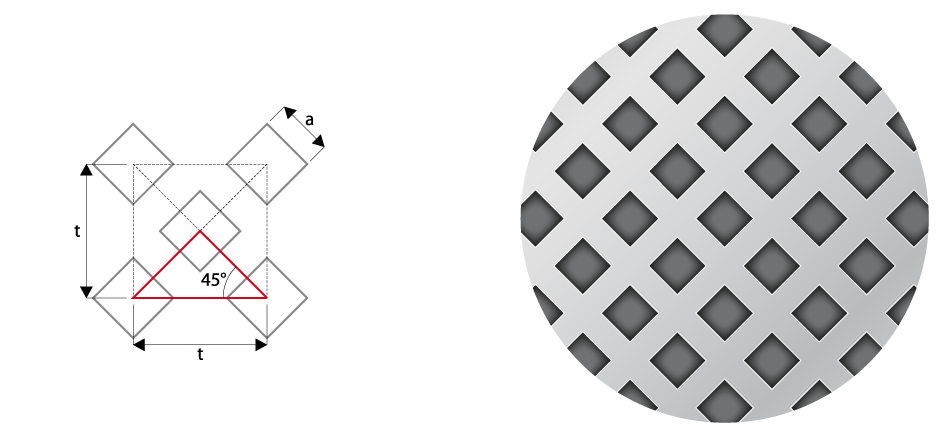

QD - квадратные отверстия под углом в 45 градусов расположенные в шахматном порядке

Тип перфорации — Qd (a — t)
Свободная площадь (%) — Р

 a-t P %
Qd 3 — 7.5 32.0
Qd 5 — 12 34.7
Qd 6 — 14 36.7
Qd 6 — 16 28.1
Qd 6.3 — 16 31.0
Qd 7 — 18 30.2
Qd 8 — 20 32.0
Qd 8 — 24 22.2
Qd 10 — 22.5 39.5
Qd 12 — 24 50.0
Qd 12 — 25.5 44.3
Qd 12 — 27 39.5
Qd 14 — 28.3 48.9
Qd 14 — 31 40.8
a-t P %
Qd 14 — 32 38.3
Qd 15 — 29.7 51.0
Qd 15 — 30 50.0
Qd 16 — 30 56.9
Qd 16 — 32 50.0
Qd 18 — 40 40.5
Qd 19 — 40 45.1
Qd 20 — 40 50.0
Qd 20 — 55 26.4
Qd 21 — 40 55.1
Qd 22.4 — 46 47.4
Qd 23 — 46 50.0
Qd 25 — 50 50.0
Qd 30 — 54 61.7
a-t P %
Qd 30 — 60 50.0
Qd 30 — 65 42.6
Qd 31.5 — 60 55.1
Qd 32 — 60 56.9
Qd 35 — 60 68.1
Qd 35 — 63.6 60.6
Qd 40 — 72 61.7
Qd 45 — 74 74.0
Qd 45 — 78 66.6
Qd 50 — 92 59.1
Qd 55 — 102 58.2
Qd 60 — 114 55.4
Qd 100 — 170 69.2
Qd 120 — 230 54.4

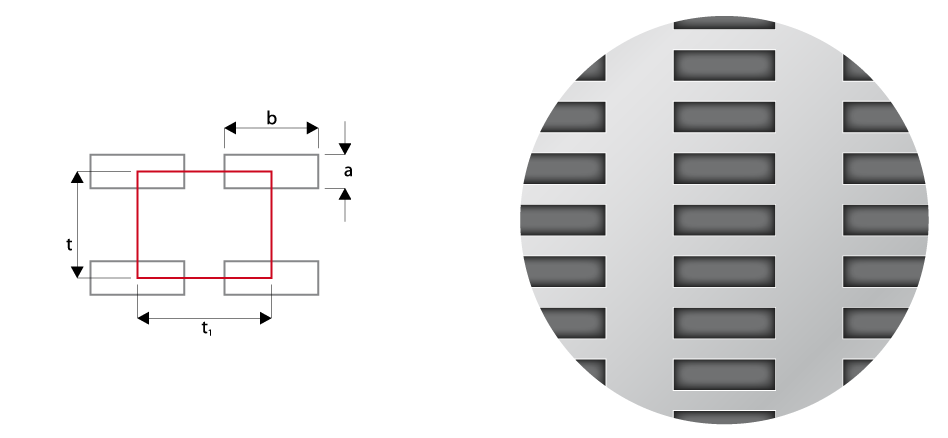

PG - прямоугольные отверстия расположенные рядами

Тип перфорации — Pg (a x b — t x t1)
Свободная площадь (%) — Р
По длинной стороне листа расположен параметр отверстия (а), по короткой параметр (b).



a x b — t x t1 P %
Pg 4.2 x 16 — 7 x 20 48.0
Pg 9.5 x 76.2 — 14 x 81 63.8
Pg 11 x 60 — 28 x 92 25.6
Pg 15 x 25 — 18 x 28 74.4
Pg 16 x 4.2 — 20 x 14 24.0
a x b — t x t1 P %
Pg 16 x 5.4 — 20 x 16 27.0
Pg 18 x 4 — 25 x 8 36.0
Pg 21 x 3.5 — 30 x 7 35.0
Pg 21 x 3.5 — 30 x 14 17.5
Pg 25.2 x 10.2 — 50 x 30 17.1
a x b — t x t1 P %
Pg 50 x 15 — 60 x 18 69.4
Pg 60 x 11 — 92 x 28 25.6
Pg 76.2 x 9.5 — 81 x 14 63.8
Pg 100 x 20 — 200 x 280 3.6

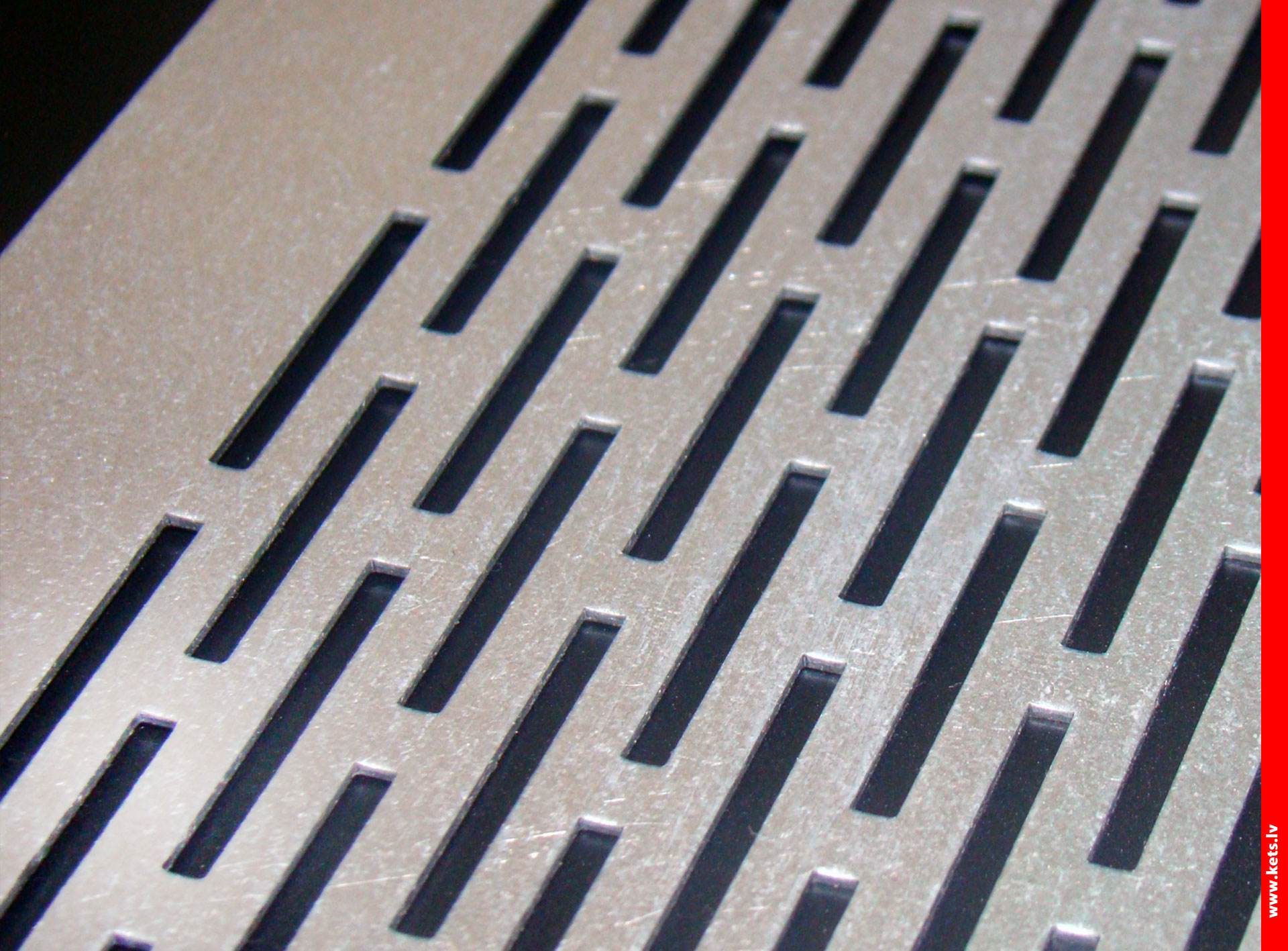

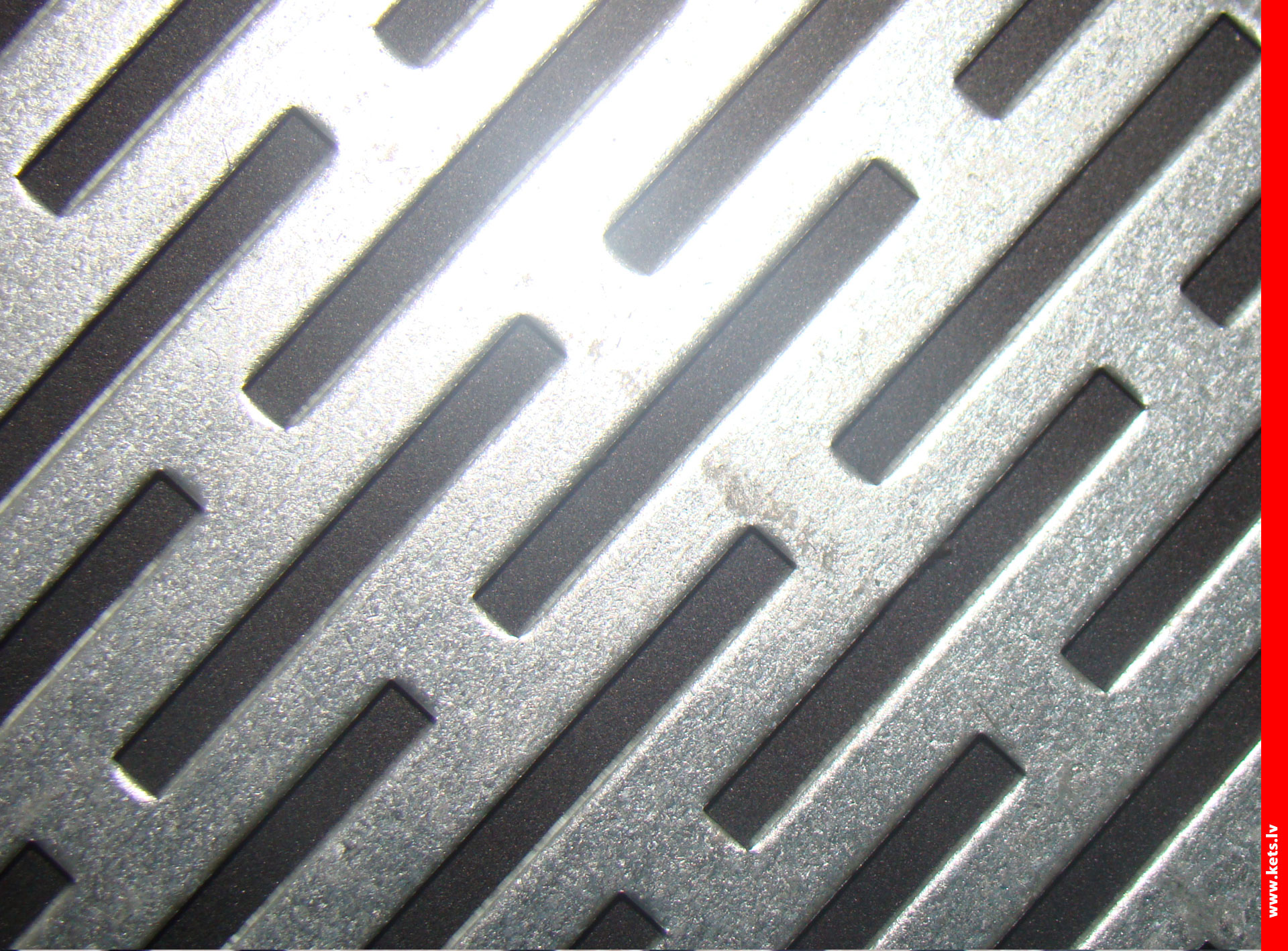

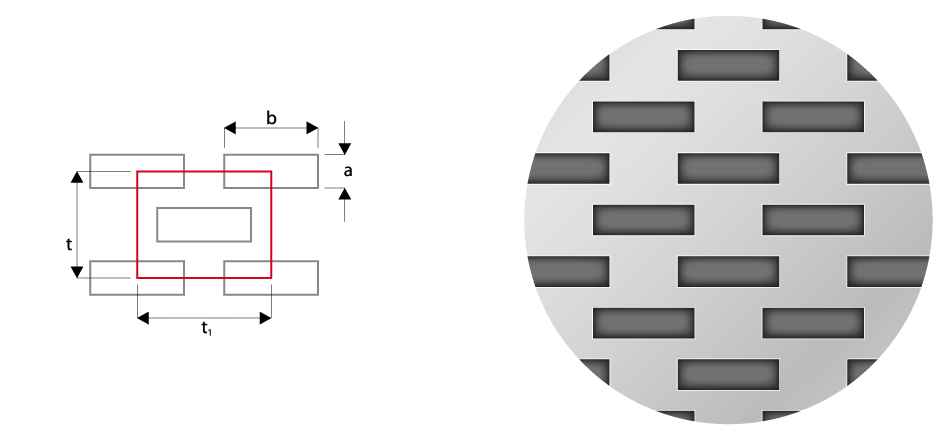

PV - прямоугольные отверстия расположенные в шахматном порядке

Тип перфорации — Pv (a x b — t x t1)
Свободная площадь (%) — Р

a x b — t x t1 P %
Pc 10 x 5 — 20 x 14 35.7
Pc 21 x 3.5 — 30 x 14 35.0
Pc 25.2 x 2.6 — 30 x 13 33.6

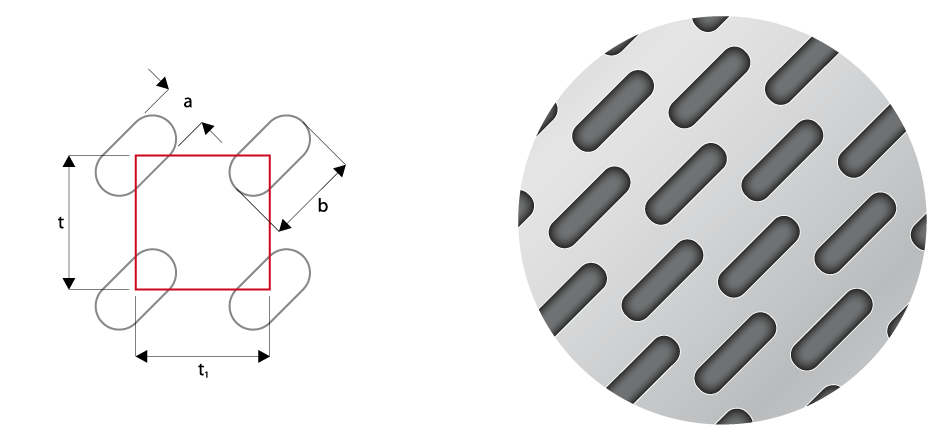

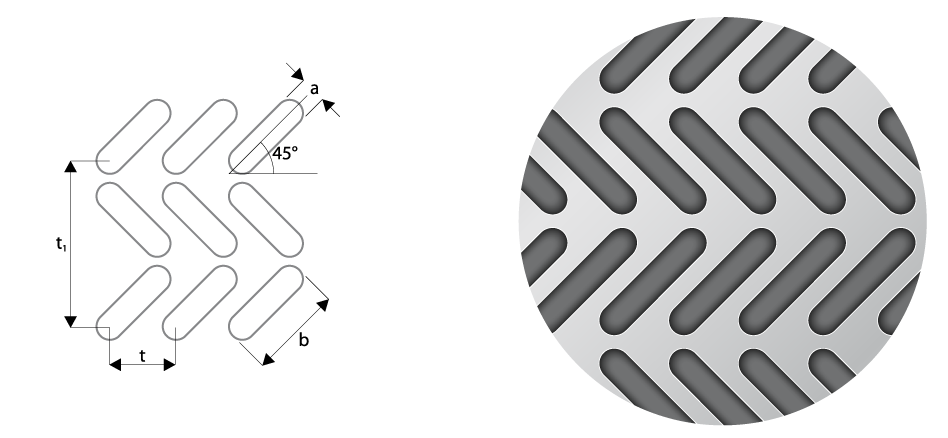

LD - овальные отверстия расположенные в шахматном порядке под углом 45 градусов

Тип перфорации — Ld (a x b — t x t1)
Свободная площадь (%) — Р

a x b — t x t1 P %
Ld 8 x 40 — 44 x 22 31.6
Ld 8 x 45 — 44 x 22 35.8
Ld 10 x 25 — 26 x 26 33.8
Ld 10 x 30 — 25 x 25 44.6
Ld 10 x 30 — 30 x 30 30.9
Ld 10 x 56 — 54 x 27 36.9
Ld 12 x 39 — 38 x 38 30.3
Ld 16 x 60 — 80 x 50 22.6
Ld 20 x 45 — 42 x 42 46.1

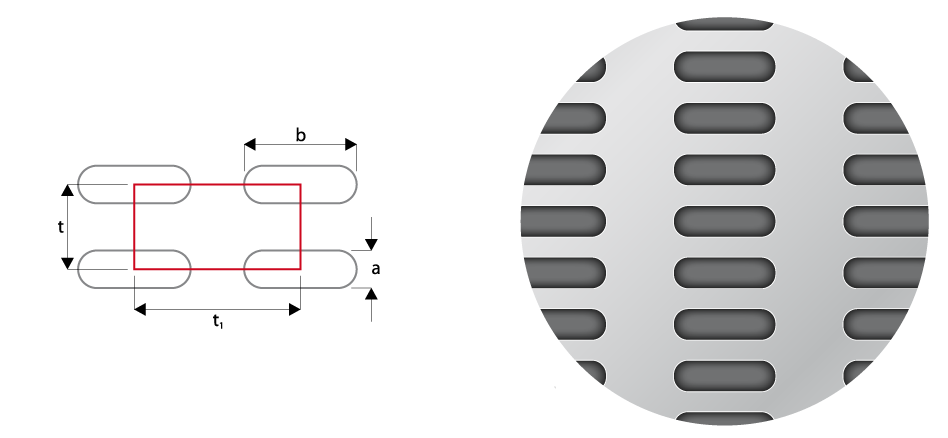

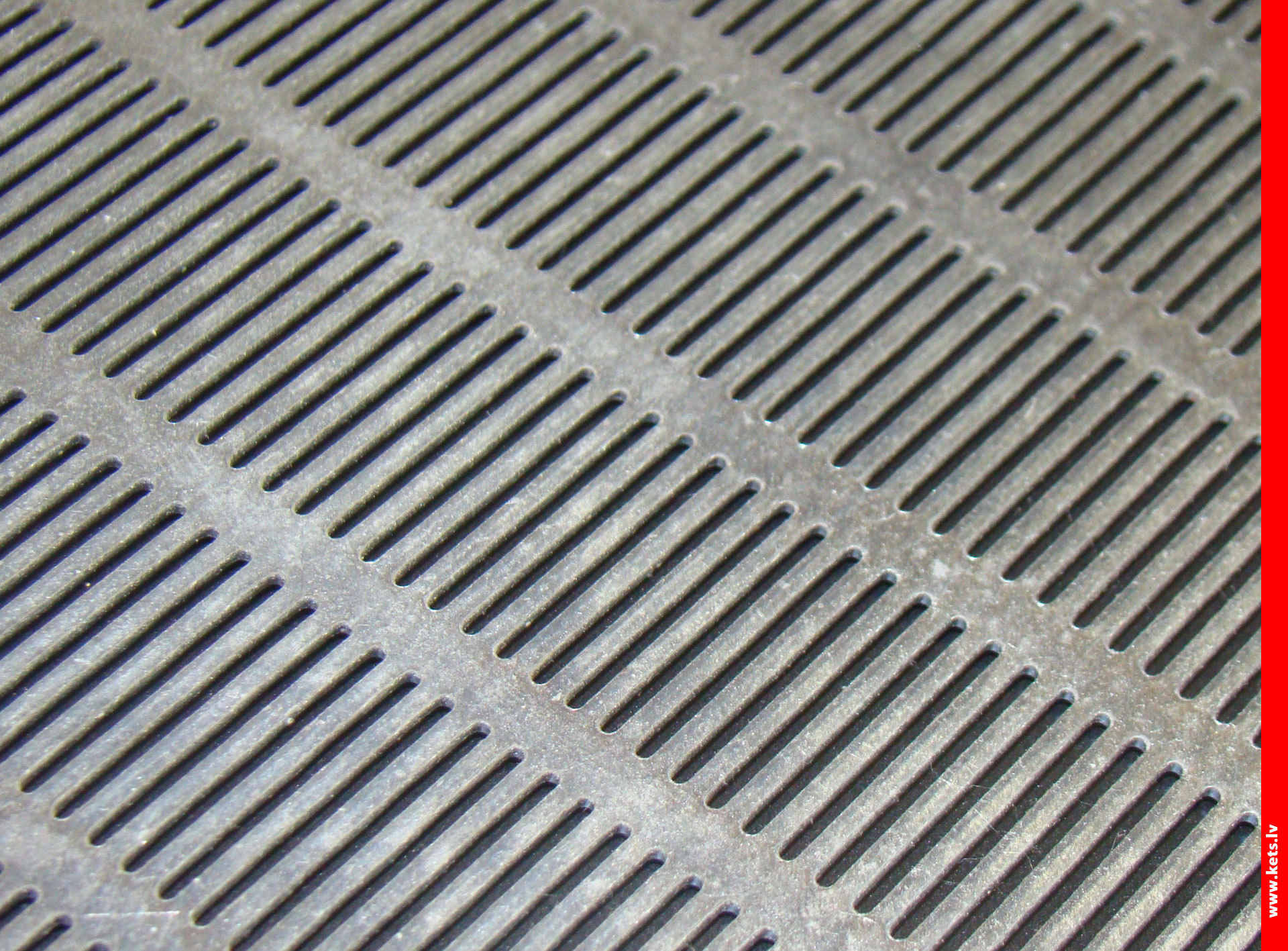

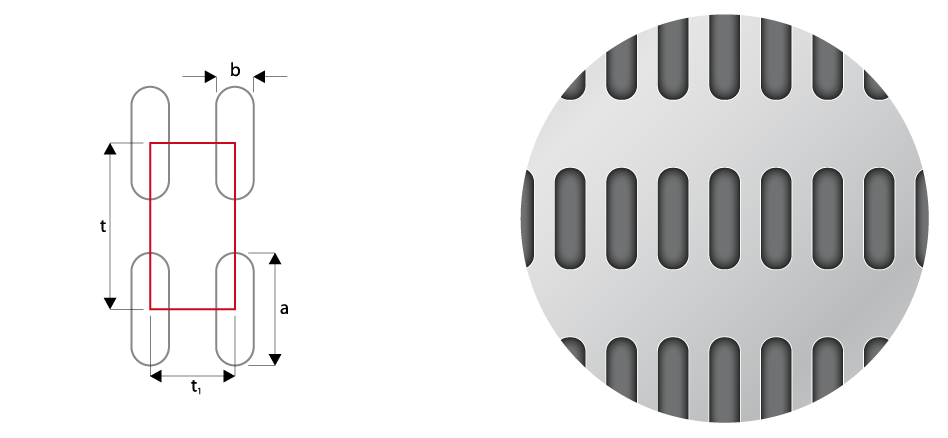

LG - овальные отверстия расположенные рядами

Тип перфорации — Lg (a x b — t x t1)
Свободная площадь (%) — Р
По длинной стороне листа расположен параметр отверстия (а), по короткой параметр (b).

a x b — t x t1 P %
Lg 4 x 25 — 16 x 50 12.1
Lg 4 x 28 — 10 x 34 31.9
Lg 4 x 57 — 18 x 68 18.3
Lg 4.5 x 26 — 7 x 30 53.6
Lg 4.5 x 45.5 — 20 x 70 14.3
Lg 4.7 x 34 — 16 x 39 24.8
Lg 5 x 25 — 16 x 34 22.0
Lg 6 x 35 — 24 x 42 20.1
Lg 6 x 38 — 11 x 52 38.5
a x b — t x t1 P %
Lg 8 x 40 — 14 x 92 23.8
Lg 10 x 20 — 40 x 30 14.9
Lg 10 x 40 — 16 x 92 25.7
Lg 10 x 60 — 50 x 68 17.0
Lg 12 x 40 — 18 x 92 27.1
Lg 12 x 65 — 20 x 146 25.7
Lg 16 x 28 — 24 x 76 21.5
Lg 16 x 32 — 24 x 80 23.8
Lg 16 x 36 — 48 x 44 24.7
a x b — t x t1 P %
Lg 16 x 60 — 28 x 150 21.5
Lg 20 x 40 — 28 x 50 51.0
Lg 20 x 40 — 28 x 48 53.1
Lg 24 x 50 — 36 x 58 51.5
Lg 24 x 74 — 38 x 84 51.8
Lg 30 x 60 — 70 x 250 9.2
Lg 40 x 60 — 100 x 72 28.6
Lg 40 x 100 — 80 x 375 12.2

Тип перфорации — Lg (a x b — t x t1)
Свободная площадь (%) — Р
По длинной стороне листа расположен параметр отверстия (b), по короткой параметр (a).
* Lg 60×10 — регулируемое расстояние между осями отверстий.

a x b — t x t1 P %
Lg 18×4 — 25×8 34,3
Lg 20×4 — 25×20 15,3
Lg 20×5 — 25×17 22,3
Lg 20×7 — 23×23 24,5
Lg 20×7 — 25×22 23,5
Lg 20×7 — 30×34 12,7
Lg 20×12 — 30×18 38,7
Lg 25×4 — 30×10 32,2
Lg 25×7 — 40×24 17,1
Lg 28×2,5 — 27×27 9,4
Lg 30×6 — 40×15 28,7
Lg 30×8 — 35×28 23,1
a x b — t x t1 P %
Lg 30×10 — 35×32 24,9
Lg 35×6 — 40×20 25,3
Lg 35×6 — 40×20 25,3
Lg 35×6,3 — 40×22 24,1
Lg 35×10 — 40×32 25,7
Lg 35×10 — 44×36 20,7
Lg 35×12 — 40×38 25,6
Lg 35×12 — 44×45 19,6
Lg 38×6 — 52×11 38,5
Lg 40×8 — 46×14 47,6
Lg 40×10 — 48×32 24,6
Lg 40×12 — 46×18 54,2
a x b — t x t1 P %
Lg 40×12 — 50×44 20,4
Lg 44×5 — 48×15 29,8
Lg 50×10 — 80×52 11,5
Lg 50×12 — 60×40 23,7
Lg 51×6 — 57×12 43,6
Lg 60×10 — *
Lg 65×12 — 75×20 49,9
Lg 60×20 — 72×64 24,2
Lg 65×20 — 75×64 25,3
Lg 100×20 — 200×280 3,4
Lg 102×25 — 125×50 38,7

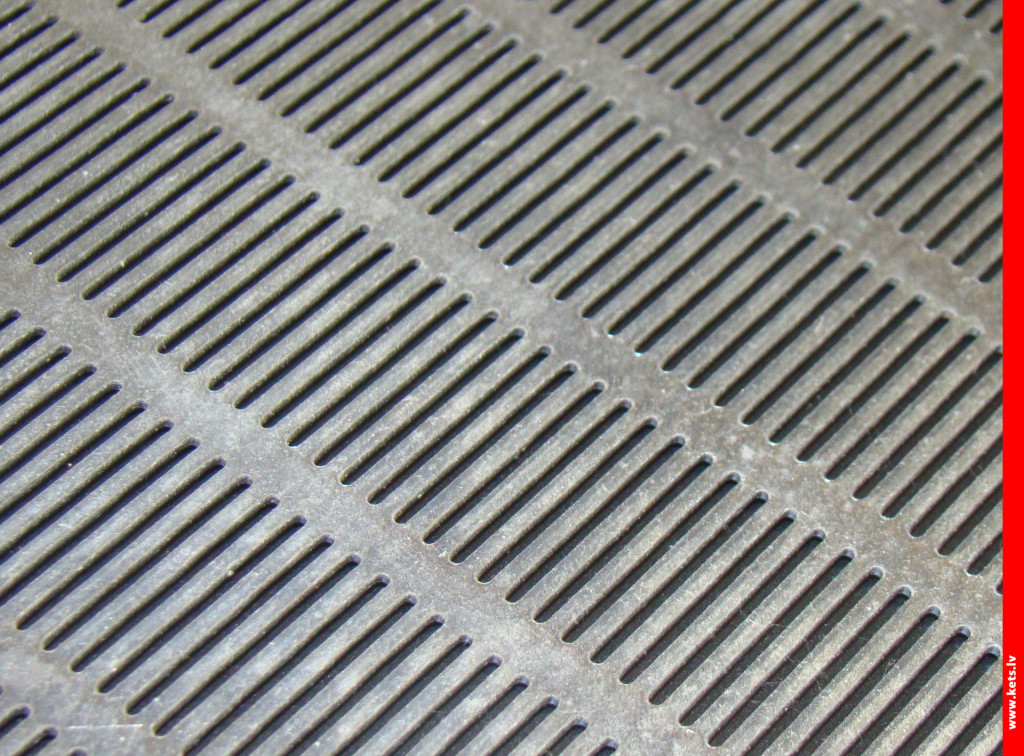

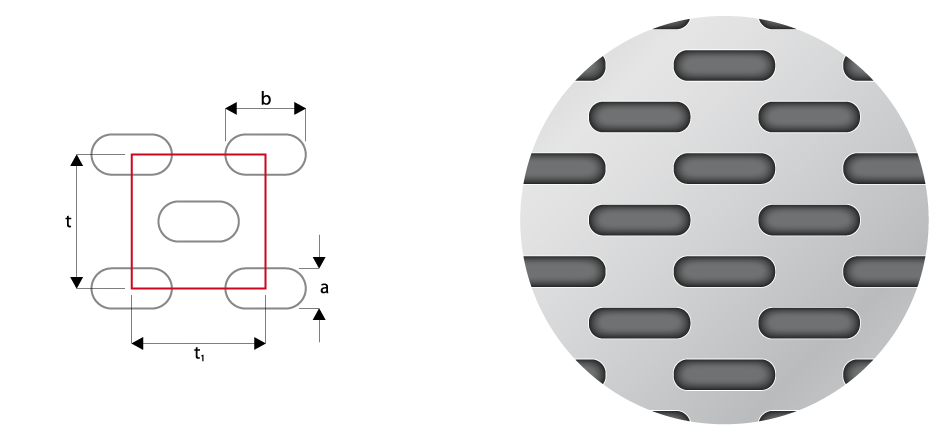

LV - овальные отверстия расположенные в шахматном порядке

Тип перфорации — Lv (a x b — t x t1)
Свободная площадь (%) — Р
По длинной стороне листа расположен параметр отверстия (а), по короткой параметр (b).

 a x b — t x t1 P %
Lv 1 x 15 — 6 x 24 20.5
Lv 1 x 15 — 6 x 20 24.6
Lv 2.2 x 25 — 10 x 30 36.0
Lv 2.5 x 25 — 10 x 30 40.8
Lv 3 x 30 — 15 x 40 29.4
Lv 3 x 35 — 15 x 40 34.4
Lv 3 x 60 — 18 x 68 29.1
Lv 4 x 28 — 35 x 35 17.7
Lv 4 x 57 — 18 x 68 36.7
Lv 5 x 15 — 20 x 20 34.8
 a x b — t x t1 P %
Lv 5 x 15 — 9 x 40 38.7
Lv 5 x 35 — 18 x 40 47.1
Lv 6 x 25 — 22 x 30 43.1
Lv 6.3 x 25 — 17 x 35 50.1
Lv 7 x 35 — 26 x 40 45.1
Lv 8 x 20 — 26 x 32 35.2
Lv 9 x 35 — 32 x 40 46.5
Lv 10 x 30 — 32 x 35 49.7
Lv 10 x 35 — 32 x 40 51.3
Lv 10 x 40 — 16 x 92 51.4
a x b — t x t1 P %
Lv 10 x 60 — 50 x 68 34.0
Lv 10 x 65 — 18 x 150 46.6
Lv 12 x 35 — 35 x 80 27.8
Lv 14 x 35 — 36 x 80 31.1
Lv 14 x 65 — 24 x 150 48.2
Lv 16 x 35 — 42 x 80 30.1
Lv 16 x 40 — 24 x 96 50.8
Lv 18 x 65 — 28 x 150 52.4

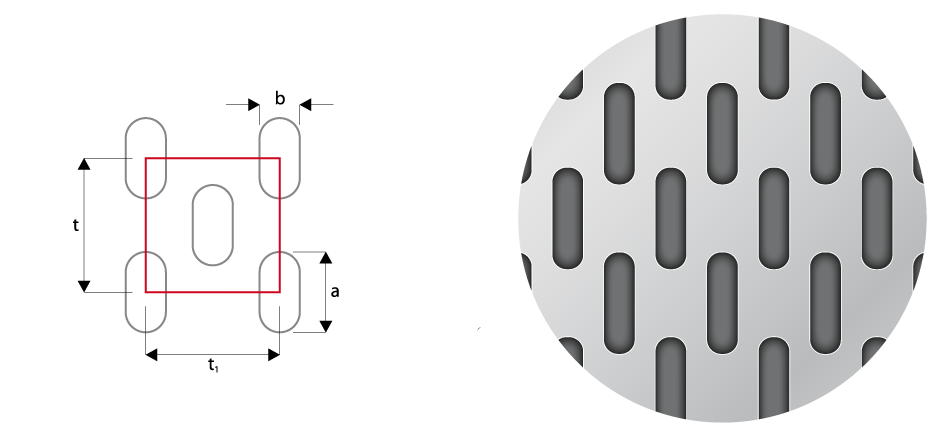

Тип перфорации — Lv (a x b — t x t1)
Свободная площадь (%) — Р
По длинной стороне листа расположен параметр отверстия (b), по короткой параметр (a).

a x b — t x t1 [mm] P %
Lv 10×3 — 15×14 26,7
Lv 10×5 — 14×20 31,9
Lv 12×4 — 16×16 34,8
Lv 15×1 — 18×6 27,4
Lv 15×1,2 — 18×6 32,8
Lv 15×1,5 — 18×7 34,9
Lv 15×5 — 20×20 34,8
Lv 15×6 — 20×22 37,4
Lv 16×3 — 22×20 20,9
Lv 16×4,2 — 20×14 45,3
Lv 20×1,5 — 25×7 33,7
Lv 20×1,7 — 25×10 26,7
Lv 20×1,8 — 25×10 28,2
Lv 20×2 — 24×8,6 37,9
Lv 20×3 — 25×14 33,2
Lv 20×3 — 30×20 19,4
Lv 20×4 — 25×20 30,6
Lv 20×5 — 25×18 42,1
Lv 20×5 — 25×22 34,4
Lv 20×5 — 25×17 44,5
Lv 20×5 — 30×20 31,5
Lv 20×5 — 30×22 28,7
Lv 20×6 — 30×22 34,0
Lv 20×7 — 48×12 45,0
Lv 20×8 — 25×26 45,0
Lv 20×10 — 24×30 49,6
a x b — t x t1 P %
Lv 21×3 — 25×14 34,9
Lv 22×3 — 28×14 32,7
Lv 22×5 — 28×20 37,4
Lv 23×3 — 28×14 34,2
Lv 24×3 — 30×14 33,4
Lv 25×2 — 30×10 32,8
Lv 25×2,6 — 30×12 35,3
Lv 25×2,8 — 29×11,4 41,3
Lv 25×3 — 30×14 34,8
Lv 25×4 — 30×16 40,2
Lv 25×4,5 — 30×18 40,1
Lv 25×5 — 30×20 39,9
Lv 25×5 — 30×26 30,7
Lv 25×5 — 35×21,2 32,2
Lv 25×6 — 30×18 52,7
Lv 25×6,3 — 30×22 45,1
Lv 25×7 — 30×26 42,2
Lv 25×8 — 30×26 47,8
Lv 25×10 — 30×30 50,8
Lv 30×3 — 34×14 37,0
Lv 30×5 — 35×20 41,3
Lv 30×6 — 35×22 44,7
Lv 30×9 — 35×32 45,1
Lv 30×10 — 35×32 49,7
Lv 30×10 — 40×40 34,8
Lv 32×3,2 — 34×11 53,6
a x b — t x t1 P %
Lv 32×3,2 — 36×11 50,6
Lv 35×2,8 — 40×11,4 42,2
Lv 35×3 — 40×14 36,8
Lv 35×4 — 40×16 42,7
Lv 35×5 — 40×17 49,9
Lv 35×5 — 40×18 47,1
Lv 35×5 — 40×24 35,3
Lv 35×5 — 40×36 23,6
Lv 35×5,5 — 40×22 42,3
Lv 35×6 — 40×22 46,0
Lv 35×6 — 40×24 42,1
Lv 35×6,3 — 40×22 48,2
Lv 35×7 — 40×26 45,1
Lv 35×8 — 40×28 47,5
Lv 35×8 — 42×32 39,6
Lv 35×9 — 40×32 46,5
Lv 35×10 — 40×32 51,3
Lv 35×10 — 44×36 41,5
Lv 35×11 — 40×38 47,2
Lv 35×12 — 40×38 51,2
Lv 35×12 — 42×38 48,8
Lv 40×8 — 50×36 34,0
Lv 44×5 — 48×15 59,6
Lv 50×10 — 80×52 23,0

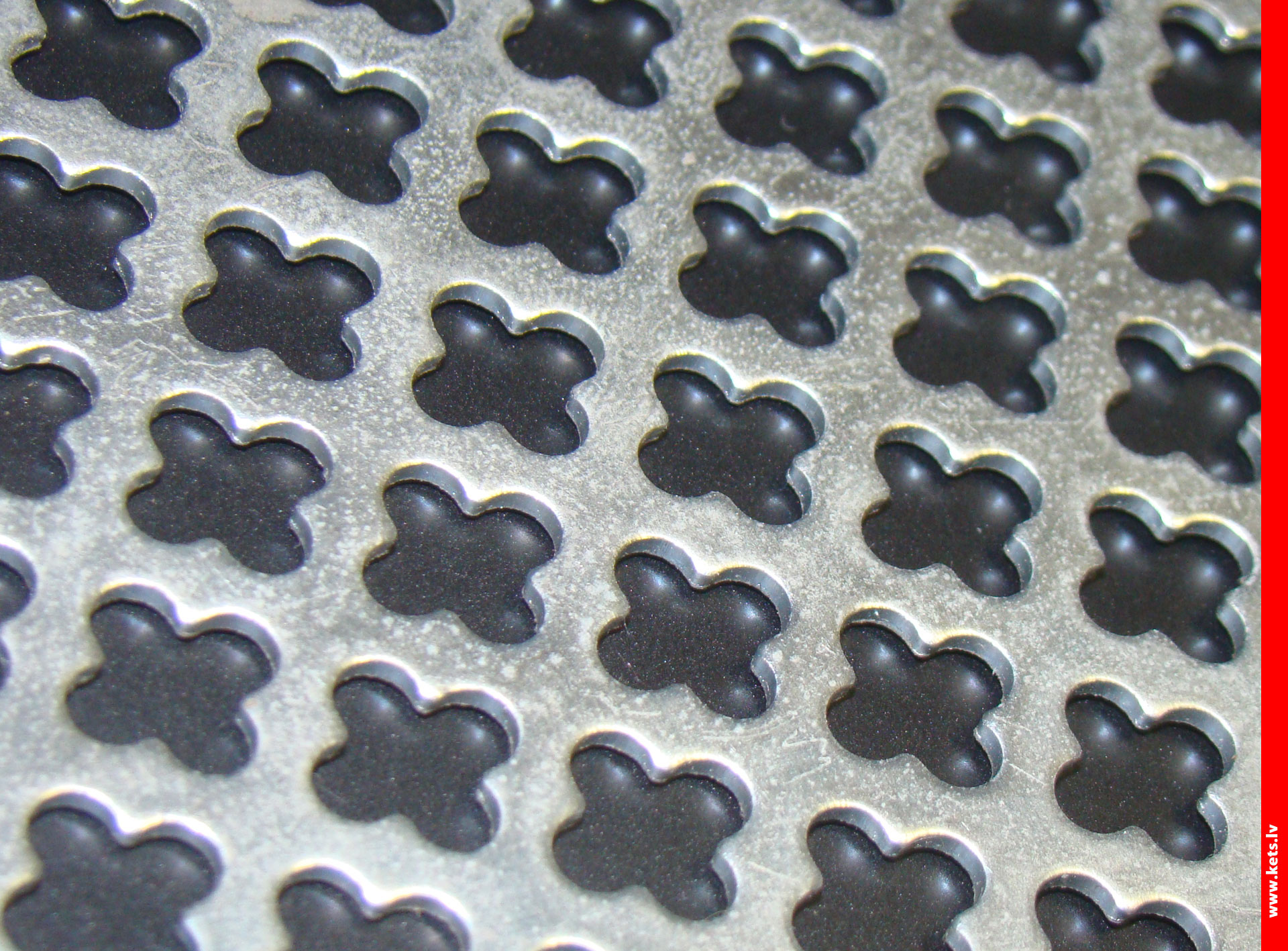

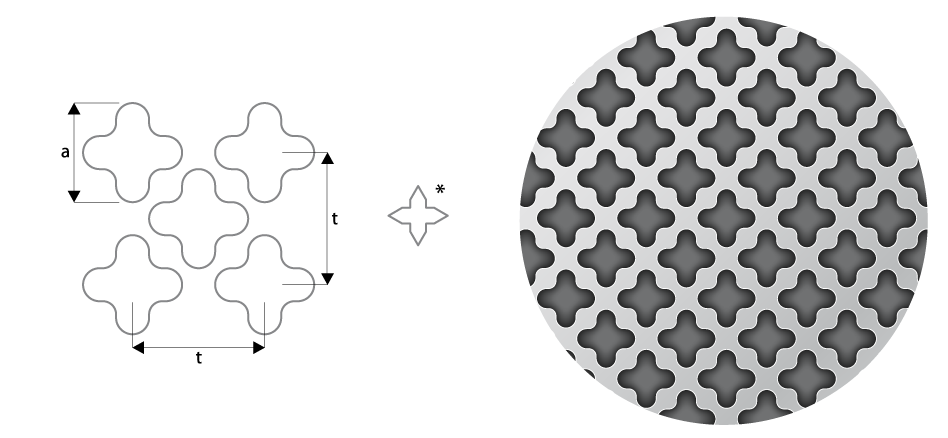

OZ-отверстия в виде крестика расположенные в шамотном порядке

Тип перфорации — Oz (a x t )
*Oz 17-24 производится с острыми углами

a — t
Oz 8 — 12
Oz 8 — 20
Oz 11 — 16
Oz 11 — 18
Oz 12 — 24
Oz 17 — 24*

OZJ - овальные отверстия расположенные ёлочкой

Тип перфорации — Oz (a x t )

a x b — t x t1
Ozj 2,2 x 23 — 6,3 x 36
Ojz 2,5 x 23 — 7 x 36

Статьи по теме

Нет содержимого. Отредактируйте страницу чтобы добавить содержимое.
